Головка цилиндра 180N (9 Hp) в сборе под плоский поршень DIGGER

Головка цилиндра 180N в сборе под плоский поршень

Головка цилиндра DIGGER предназначена для ремонта двигателя мотоблока с обозначением 180N и конфигурацией под плоский поршень. Она устанавливается в верхней части цилиндра, закрывает его и формирует верхнюю часть камеры сгорания. В корпусе размещен клапанный механизм, через который происходит газообмен во время работы двигателя. Исполнение в сборе подходит для ремонта, при котором требуется заменить не только корпус головки, но и установленные в нем клапанные детали.

Модель рассчитана именно на вариант двигателя 180N, обозначенный в товарном наименовании как 9 Hp. Указание «под плоский поршень» определяет конструктивное исполнение и является обязательным критерием подбора. Для двигателей той же серии могут предлагаться головки под поршень с выборкой, поэтому ориентироваться только на мощность или общий внешний вид детали нельзя. Несоответствие формы поршня и камеры сгорания способно нарушить предусмотренные зазоры и нормальную работу клапанов.

Конструкция и назначение

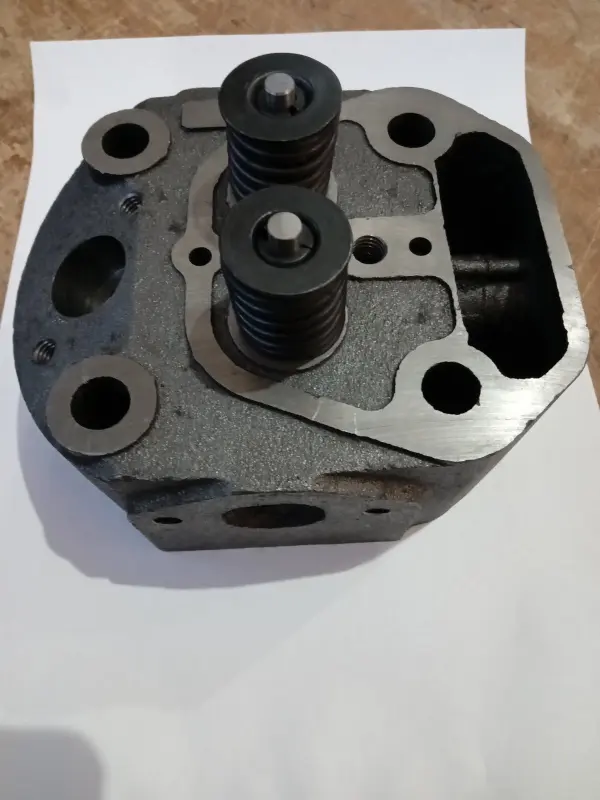

Головка имеет литой корпус с обработанными сопрягаемыми плоскостями, крепежными отверстиями и каналами двигателя. В верхней части установлены два подпружиненных клапана. Такое исполнение позволяет использовать деталь как собранную основу при восстановлении верхней части цилиндра, не перенося весь клапанный механизм со старого пустого корпуса. Крышка головки, прокладка и крепеж не считаются частью комплекта, если их наличие отдельно не согласовано.

Исправная головка необходима для герметичного сопряжения с цилиндром, работы впускного и выпускного клапанов, формирования камеры сгорания и отвода тепла от ее зоны. Поводом для замены могут стать трещины корпуса, повреждение посадочной плоскости, износ клапанов, седел либо направляющих, а также потеря герметичности после перегрева. Перед покупкой полезно установить причину неисправности: замена головки не устраняет дефекты поршня, цилиндра, прокладки или других деталей двигателя.

Что проверить при подборе

• Модель двигателя: обозначение должно соответствовать 180N; название мотоблока само по себе не подтверждает совместимость.
• Тип поршня: эта модификация предназначена для плоской верхней части поршня, а не для версии с выборкой под клапаны.
• Исполнение: товар представляет собой головку в сборе с установленным клапанным механизмом, а не пустой корпус.
• Геометрия соединения: сравните со старой головкой расположение крепежных отверстий, каналов, клапанов и обработанных плоскостей.
• Состояние сопряженных деталей: цилиндр, поршень и прилегающие поверхности не должны иметь повреждений, мешающих правильной сборке.

Рекомендации по установке

Перед монтажом сопрягаемые поверхности очищают от остатков старой прокладки и загрязнений, после чего проверяют их состояние. Для сборки применяют прокладку, соответствующую двигателю 180N и выбранной конфигурации поршня. Крепеж затягивают в последовательности и с усилием, указанными изготовителем конкретного двигателя: произвольная или неравномерная затяжка создает риск нарушения прилегания.

После монтажа необходимо проверить и отрегулировать клапанные зазоры по техническим данным двигателя, убедиться в свободной работе механизма и отсутствии постороннего контакта при проворачивании коленчатого вала вручную. Первый запуск выполняют после полной проверки сборки и подключения всех снятых систем. Точный подбор по модели 180N, типу плоского поршня и геометрии старой детали помогает избежать установки конструктивно похожей, но неподходящей модификации.
