Головка цилиндра в сборе для мотоблока 188F (13Hp) GN 5-6 KW AMG-3

Головка цилиндра в сборе для двигателя мотоблока 188F (13Hp) с обозначением GN 5-6 KW AMG-3. Она закрывает цилиндр сверху, образует часть камеры сгорания и несёт клапанный механизм. Через впускной канал в цилиндр поступает топливовоздушная смесь, через выпускной выходят отработавшие газы. Плотность прилегания головки и закрытия клапанов влияет на компрессию, запуск двигателя и его способность работать под нагрузкой.

Устройство головки

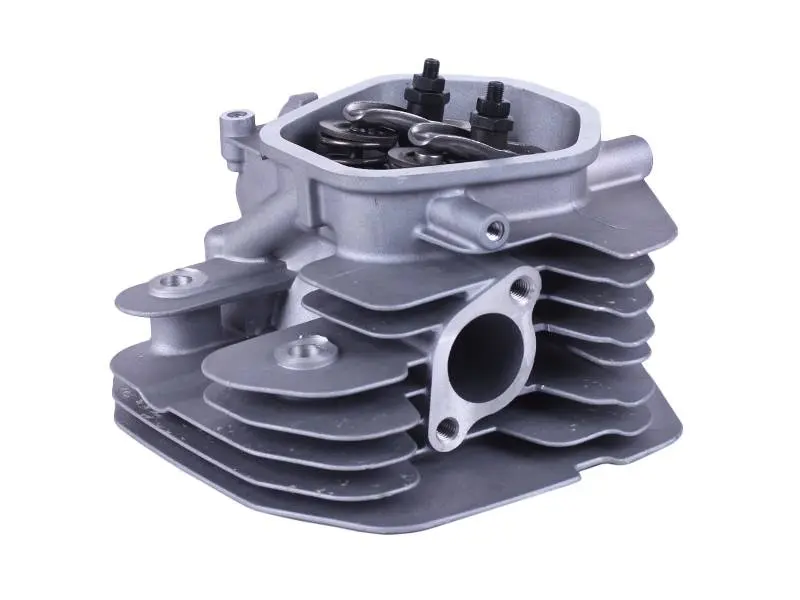

Корпус имеет наружные рёбра охлаждения, боковой канал с крепёжным фланцем и отверстия для установки. В верхней части расположены коромысла, клапанные пружины и регулировочные винты с контргайками. Коромысла передают движение клапанам, а пружины возвращают их в закрытое положение. Рёбра увеличивают поверхность отвода тепла; при эксплуатации их нужно поддерживать чистыми, чтобы грязь не мешала охлаждению.

Исполнение в сборе удобно при замене повреждённой головки, но установленный клапанный механизм всё равно требует проверки и настройки под двигатель. Работу головки определяет не только состояние корпуса: изношенные направляющие, неплотные сёдла и повреждённые клапаны также могут нарушать герметичность камеры сгорания.

Когда нужна замена

Основанием для замены могут стать трещины, деформация привалочной плоскости после перегрева, повреждение резьбовых соединений или износ клапанного механизма, который уже нельзя устранить обычной регулировкой. Затруднённый запуск, потеря тяги, неустойчивый ход и утечка газов через клапаны — повод проверить головку. Сами по себе эти симптомы ещё не означают, что менять нужно весь узел: сначала отделяют неисправность головки от повреждения прокладки и износа цилиндра с поршнем.

Что сверить при подборе

Сравните снятую головку с заменой по расположению крепёжных отверстий, форме плоскости прилегания к цилиндру и контуру прокладки. Проверьте впускной и выпускной фланцы, расстояние между их креплениями, место установки свечи и крепление клапанной крышки. Отдельно сопоставьте расположение коромысел и точек контакта со штангами. Совпадение одного обозначения мощности не заменяет сравнение конструкции.

Форма камеры сгорания и расположение клапанов должны соответствовать заменяемой детали. Ошибка в подборе может помешать установке коллекторов или крышки, нарушить герметичность и работу привода клапанов. Если крепления не совпадают, притягивать головку болтами или дорабатывать отверстия для её установки нельзя.

Особенности установки

Головку меняют на остывшем двигателе. При снятии отсоединяют мешающие соединения и детали клапанного привода, сохраняя порядок их расположения. Привалочные поверхности очищают от остатков старой прокладки без царапин, не допуская попадания мусора в цилиндр и каналы. Одновременно осматривают штанги, крепёж, клапанную крышку и её уплотнение; повреждённые детали заменяют.

При сборке используют новую прокладку головки, подходящую к двигателю. Крепёж затягивают по последовательности и моменту из руководства двигателя, затем проверяют посадку штанг и регулируют клапанные зазоры. До запуска вручную проверяют свободное вращение механизма. После запуска контролируют отсутствие утечек газов и масла, постороннего стука. Неправильная затяжка или зазоры способны вызвать прогар прокладки, потерю компрессии и повреждение клапанов.
