Поршневой комплект 4T GY6 100 +0,50, Ø50,50 мм, палец 15 мм (SEE)

Ремонтный поршневой комплект для 4-тактного двигателя GY6 100

Комплект предназначен для ремонта цилиндро-поршневой группы скутерного двигателя GY6 100. Поршень имеет диаметр 50,50 мм и относится к ремонтному размеру +0,50 мм, поэтому его применяют не вместо стандартного поршня без проверки, а в паре с цилиндром, подготовленным под соответствующий диаметр. Посадка рассчитана под поршневой палец диаметром 15 мм.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец на шатун. Поршневые кольца уплотняют пространство между поршнем и стенкой цилиндра и участвуют в контроле масла. Состояние этих деталей непосредственно связано с компрессией, запуском двигателя, стабильностью его работы и расходом масла.

Состав и назначение деталей

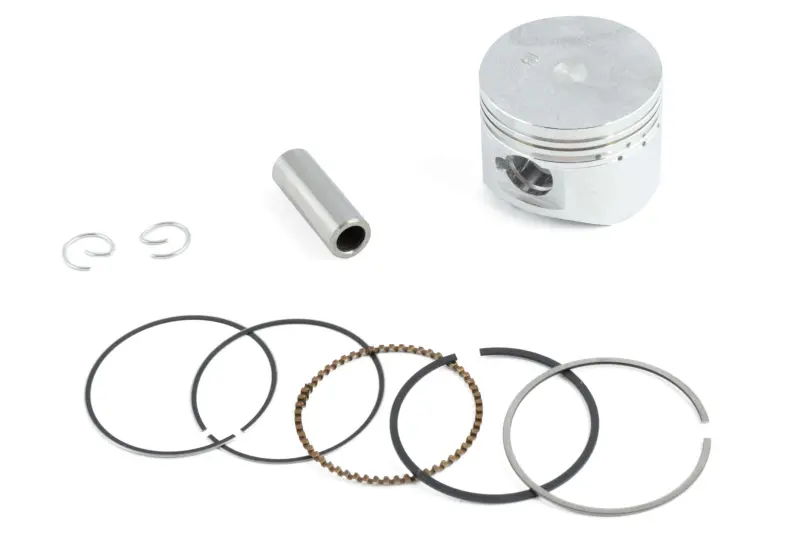

В набор входят поршень, комплект поршневых колец, палец и два стопорных кольца. Такой состав позволяет заменить связанные детали одной размерной группы во время ремонта. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его от осевого смещения. Кольца устанавливаются в соответствующие канавки поршня и должны свободно работать в них без перекоса и закусывания.

• Диаметр поршня 50,50 мм: соответствует ремонтному увеличению на 0,50 мм относительно указанного для этой позиции базового размера.
• Палец 15 мм: задает обязательный присоединительный размер для сопряжения с шатуном.
• Исполнение для 4T GY6 100: определяет тип двигателя и конфигурацию цилиндро-поршневой группы, для которой подбирается комплект.
• Кольца и фиксаторы в наборе: позволяют собрать поршневое соединение деталями согласованного назначения.

Как правильно подобрать

Обозначения GY6 и 100 сами по себе недостаточны для выбора: двигатели и установленные ранее цилиндры могут отличаться после ремонта или замены. Перед заказом необходимо измерить фактический диаметр цилиндра и проверить, подготовлен ли он под поршень 50,50 мм. Также сверяют диаметр пальца 15 мм, форму и высоту старого поршня, расположение канавок, конфигурацию днища и посадку в шатуне. Сравнение проводят с исправной деталью нужной модификации и результатами промера цилиндра, а не только с заявленным объемом скутера.

Размер +0,50 предназначен для ремонтного цилиндра соответствующего диаметра. Если цилиндр сохранил стандартный размер, такой поршень установить без механической обработки не получится. Если расточка уже выполнялась, номинальное обозначение старого двигателя также не заменяет измерение. Окончательный рабочий зазор между поршнем и цилиндром определяет мастер с учетом результатов промера и требований к конкретной цилиндро-поршневой группе.

Когда требуется замена

Основанием для разборки и дефектовки служат снижение компрессии, затрудненный запуск, повышенный расход масла, посторонний стук, задиры на юбке, повреждение днища или износ кольцевых канавок. Эти признаки не всегда вызваны только поршнем, поэтому одновременно проверяют цилиндр, кольца, палец, шатунное соединение и состояние сопряженных деталей. Установка нового комплекта в изношенный либо неправильно обработанный цилиндр не устраняет причину неисправности.

Рекомендации по установке

Монтаж выполняют после очистки деталей и контроля размеров. Кольца размещают в предназначенных для них канавках, соблюдая правильную ориентацию и порядок. Стопорные кольца должны полностью войти в свои посадочные канавки, а палец — соединять поршень с шатуном без перекоса. При сборке важно не повредить кромки колец и поверхность цилиндра. Работы с расточкой, измерением зазоров и окончательной сборкой стоит поручить специалисту, располагающему измерительным инструментом.

Этот комплект подходит для восстановления GY6 100 только при совпадении ремонтного диаметра 50,50 мм, пальца 15 мм и остальных геометрических параметров. Точная проверка перед установкой помогает избежать неправильной посадки, повторной разборки двигателя и повреждения новой поршневой группы.
