Рычаг включения сцепления 4T CB125/150 ZZQ

Рычаг включения сцепления 4T CB125/150 ZZQ

Деталь передает движение троса к механизму выключения сцепления в четырехтактных двигателях семейства CB объемом 125 и 150 см³. При нажатии ручки трос поворачивает наружное плечо, вместе с ним вращается проходящий через крышку картера вал, а его внутренняя часть воздействует на механизм разъединения дисков. Такая схема позволяет временно прервать передачу крутящего момента для начала движения, остановки и переключения передач.

Конструкция и назначение

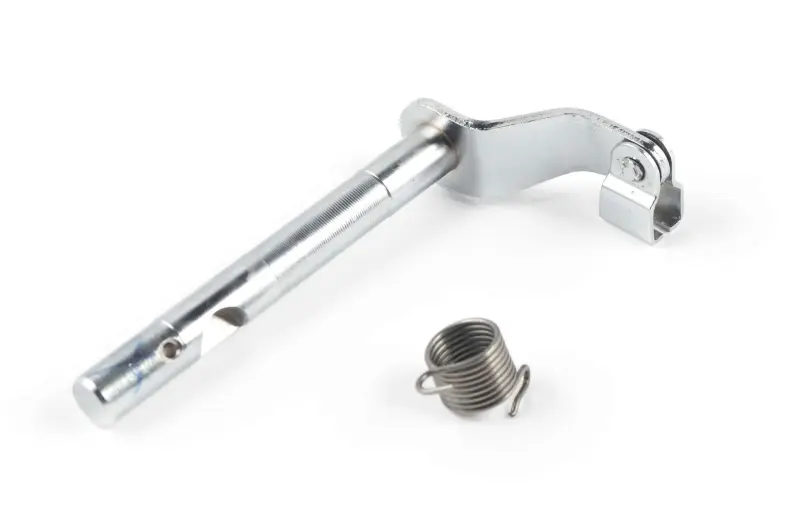

Рычаг объединен с длинным валом и устанавливается в правой крышке картера. На наружном плече предусмотрено место для соединения с приводом, а рабочая часть на противоположном конце взаимодействует с деталями выключения сцепления внутри двигателя. Конструкция дополнена возвратной пружиной: после отпускания ручки она помогает наружному плечу вернуться в исходное положение и поддерживает правильную работу тросового привода.

Эта запчасть относится именно к механизму привода сцепления, а не к ручке на руле, пакету фрикционных дисков или рычагу переключения передач. Она подходит для ремонта узла, в котором поврежден вал, деформировано наружное плечо, изношены контактные участки либо ослабла или сломалась возвратная пружина. При диагностике также проверяют плавность поворота вала, отсутствие чрезмерного люфта и состояние места крепления троса.

Совместимость и подбор

Рычаг рассчитан на четырехтактные мотоциклетные двигатели типов CB125 и CB150. В перечень применяемых моделей входят Honda CB125 и CB150, Geon Pantera 150, Kymco Pulsar 125, Lifan LF125 и LF150, ряд мотоциклов Kinlon, Loncin, Shineray, Viper, Zongshen и ZUBR с двигателями соответствующего семейства. Одинаковый объем двигателя сам по себе не подтверждает посадку: у разных серий и годов исполнения могут отличаться крышка картера и геометрия привода.

Перед выбором сопоставьте снятую деталь с новой по общей длине и диаметру вала, форме наружного плеча, расположению отверстий, конфигурации внутреннего рабочего конца и устройству возвратной пружины. Проверьте направление плеча и его положение относительно крышки картера. Если на мотоцикле установлен другой тип двигателя, например CG вместо CB, требуется предназначенная для него версия рычага — внешне близкие детали не следует считать взаимозаменяемыми без проверки.

Практический результат

• Вал и наружное плечо выполнены как единая конструкция: усилие от троса передается непосредственно к внутреннему механизму выключения сцепления.
• Возвратная пружина работает вместе с рычагом: после отпускания ручки привод возвращается к исходному положению.
• Исполнение для семейства CB125/150: деталь устанавливается в соответствующую крышку картера без адаптации привода при полном совпадении модификации.

Установка и проверка

Для замены отсоединяют трос сцепления и снимают правую крышку картера в порядке, предусмотренном руководством конкретного мотоцикла. Во время разборки стоит проверить посадочное отверстие, уплотнение вала, внутреннюю ответную деталь и сам трос: повреждение соседних компонентов может мешать свободному повороту даже после установки нового рычага. Пружину располагают с правильным зацеплением концов и необходимым предварительным натяжением, а вал устанавливают в том же рабочем положении, которое предусмотрено конструкцией двигателя.

После сборки рычаг должен перемещаться без заеданий и уверенно возвращаться назад. Затем регулируют свободный ход троса по требованиям мотоцикла и проверяют включение и выключение сцепления на заглушенном двигателе, а после запуска — на безопасной неподвижной площадке. Точный подбор по старой детали и аккуратная регулировка помогают восстановить предсказуемую работу привода без замены исправных дисков или корзины сцепления.
