Воздушный фильтр KM для 4T GY6 125/150, Keeway ARN и Stels

Воздушный фильтр KM для скутеров GY6 125/150

Фильтрующая вставка предназначена для четырехтактных китайских скутеров с двигателями семейства GY6 объемом 125 и 150 см³, а также для совместимых исполнений Keeway ARN и Stels. Она устанавливается в штатный корпус воздушного фильтра и очищает поток, поступающий к карбюратору. Бумажная гармошка задерживает пыль и дорожные загрязнения, а формованная пластиковая рамка удерживает фильтрующий материал в нужном положении внутри корпуса.

Исправный фильтр необходим для нормальной работы впуска. Когда бумага забита пылью, повреждена или пропускает воздух по краям, карбюратор получает поток с нарушенными условиями очистки. Это может сопровождаться ухудшением тяги, нестабильной работой двигателя и загрязнением впускного тракта. Своевременная замена помогает ограничить попадание абразивных частиц к карбюратору и цилиндро-поршневой группе, особенно при регулярных поездках по пыльным дорогам.

Конструкция и назначение

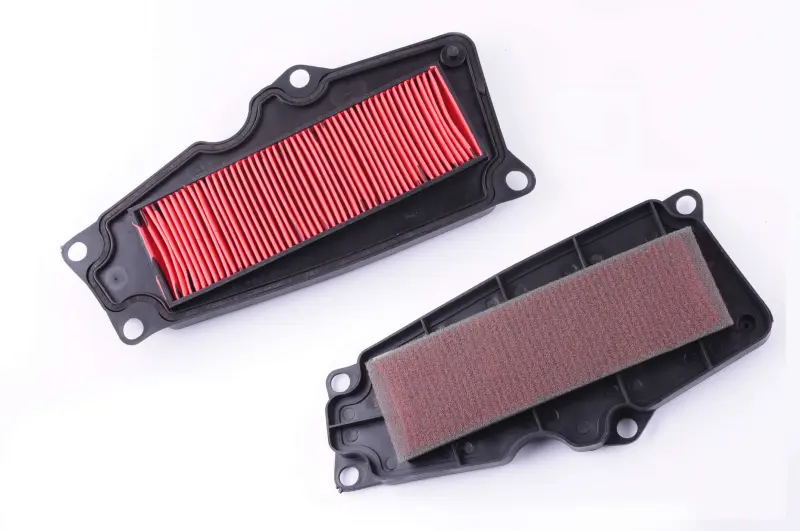

Фильтр выполнен в виде продолговатой кассеты сложной формы. Внутри черной пластиковой основы размещена красная складчатая бумага. Гармошка позволяет разместить развитую фильтрующую поверхность в компактном корпусе, сохраняя штатную конфигурацию впуска. Основа имеет фигурный контур и монтажные отверстия, поэтому деталь должна совпадать с посадочным местом не только по общей длине и ширине, но и по расположению креплений, изгибам края и форме уплотняемого периметра.

Подтвержденная применяемость включает GY6 125 и GY6 150, двигатели 152QMI/1P52QMI и 157QMJ/1P57QMJ, а также Keeway ARN 50–150. Для техники Stels указана совместимость по марке без перечня конкретных моделей. В пределах одной серии скутеров могут встречаться разные корпуса фильтра, поэтому название двигателя и объем следует использовать вместе с проверкой геометрии старой вставки.

Как проверить совместимость

• Тип двигателя: изделие рассчитано на четырехтактные конфигурации GY6 125/150; обозначение двигателя должно соответствовать применяемости детали.
• Форма кассеты: сравните фигурный внешний контур, расположение скруглений и выступов со старым фильтром.
• Крепежные точки: количество и положение отверстий должны совпадать с корпусом воздушного фильтра без доработки пластика.
• Посадочный периметр: рамка должна укладываться ровно, без перекоса, зазоров и защемления краем крышки.
• Исполнение фильтра: для выбора нужна версия с бумажной гармошкой в пластиковой кассете, а не круглый или поролоновый фильтр для другой модификации GY6.

Замена и установка

Перед монтажом снимите крышку фильтрующего корпуса и удалите из посадочной зоны рыхлую пыль, не допуская ее попадания во впускной канал. Проверьте сам корпус: его края и крепления не должны мешать плотной укладке кассеты. Новый фильтр устанавливают в том же положении, что и снятую деталь, совмещая фигурный контур и отверстия. Крышку затягивают равномерно, контролируя, чтобы пластиковая рамка не сместилась и бумажная часть не была прижата крепежом.

Поводом для замены служат выраженное загрязнение складок, разрыв бумаги, деформация основы или неплотная посадка старой кассеты. После сборки корпус должен быть полностью закрыт, а его соединения — оставаться без зазоров. Такой порядок позволяет восстановить штатную фильтрацию воздуха без изменения конструкции впуска и карбюратора. Перед покупкой надежнее всего одновременно сверить семейство двигателя, модель скутера и геометрию ранее установленного фильтра.
