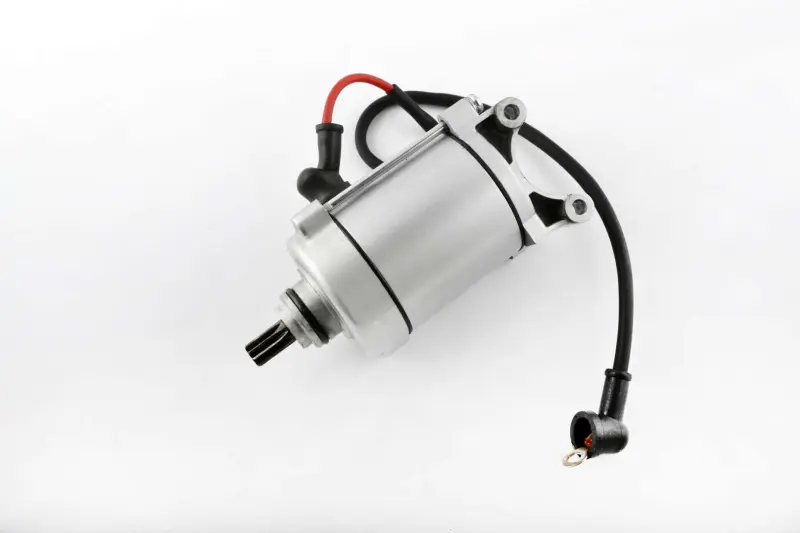

Электростартер 4T CG125/150, 9 шлицов

Электростартер 4T CG125/150 на 9 шлицов

Предназначен для кнопочного запуска четырехтактных мотоциклетных двигателей семейства CG125 и CG150. После нажатия кнопки пуска электромотор получает питание от аккумулятора, передает вращение через привод стартера и проворачивает коленчатый вал до начала самостоятельной работы двигателя. Деталь подходит для ремонта техники, у которой штатный электропуск стал работать медленно, нестабильно либо полностью перестал вращать мотор.

Главный параметр этой модификации — приводной вал на 9 шлицов. Количество и профиль шлицов определяют сопряжение стартера с ответной шестерней, поэтому одной надписи CG125 или CG150 для уверенного подбора недостаточно. В двигателях близкого объема и внешне похожих корпусах могут применяться разные исполнения стартера. Перед заказом необходимо сравнить старую деталь по типу двигателя, числу шлицов, форме посадочной части, расположению двух крепежных проушин и способу подключения силового провода.

Что проверить при выборе

• Серия двигателя: стартер рассчитан на четырехтактные моторы CG125/CG150 соответствующего исполнения.
• Привод: на валу должно быть именно 9 шлицов; вариант с другим числом шлицов не обеспечит правильного сопряжения.
• Крепление: корпус фиксируется через две проушины, поэтому следует сопоставить их расположение, межцентровое расстояние и посадку со снятой деталью.
• Подключение: конструкция включает выносной силовой провод с кольцевым наконечником. Его расположение и соединение должны соответствовать проводке мотоцикла.
• Габариты и ориентация: сравните длину и диаметр корпуса, вылет приводного вала, положение клеммы и направление установки.

Когда требуется замена стартера

Поводом для диагностики служат щелчок реле без проворачивания двигателя, заметно сниженная скорость вращения, периодические отказы или посторонний шум во время пуска. Такие признаки не всегда означают неисправность самого стартера: похожее поведение возникает при разряженном аккумуляторе, слабом контакте на клеммах, повреждении силового провода, неисправном реле или плохом соединении массы. Проверка этих точек до разборки помогает не менять исправную деталь и быстрее найти причину затрудненного запуска.

Если питание и соединения исправны, а стартер не развивает нужного вращения, установка подходящего агрегата восстанавливает штатный запуск двигателя с кнопки. При ситуации, когда электромотор слышно, но коленчатый вал не проворачивается, дополнительно проверяют ответную шестерню и механизм передачи вращения: новый стартер не устранит износ других деталей системы пуска.

Рекомендации по установке

Работы выполняют при отключенном аккумуляторе. Сначала отсоединяют силовой провод и снимают крепеж старого стартера, после чего очищают посадочное место и осматривают сопрягаемые детали. Новый корпус устанавливают без перекоса, совмещая приводной вал с ответной частью механизма. Крепеж затягивают равномерно, а кольцевой наконечник надежно фиксируют на предусмотренном соединении. Провод не должен быть натянут, пережат корпусом или расположен рядом с подвижными и сильно нагревающимися деталями.

После сборки проверяют надежность соединений и выполняют короткий пробный пуск. Стартер должен включаться без задержки, постороннего скрежета и продолжительного прокручивания. Если двигатель запускается тяжело даже при нормальной скорости вращения, отдельно диагностируют аккумулятор, питание, зажигание и топливную систему. Такой порядок позволяет оценить работу новой детали без лишней нагрузки и отличить неисправность стартера от других причин плохого запуска.
