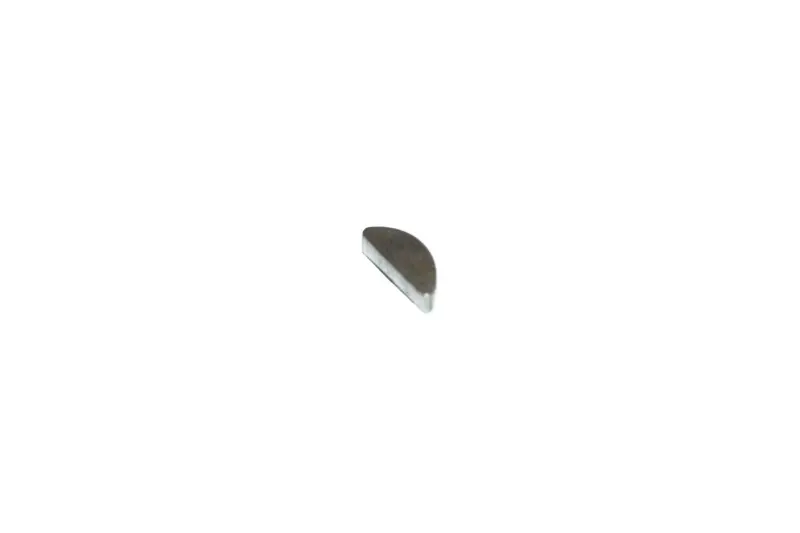

Шпонка коленвала мотокосы 12×3×5 мм FORESTER

Шпонка коленвала мотокосы 12×3×5 мм FORESTER

Компактная сегментная шпонка предназначена для шпоночного соединения коленчатого вала с маховиком в бензиновом двигателе мотокосы или триммера. Деталь занимает предусмотренные пазы и фиксирует взаимное положение сопрягаемых частей. Это отдельная запчасть размерного обозначения 12×3×5 мм, а не коленвал в сборе.

Назначение детали

Шпонка устанавливается между коленвалом и маховиком. При сборке пазы обеих деталей совмещают, после чего шпонку размещают в посадочном месте без перекоса. Правильная посадка удерживает маховик в заданном угловом положении относительно вала и исключает его произвольное смещение при штатной работе двигателя. Полукруглая форма соответствует сегментному типу исполнения и должна совпасть с геометрией паза.

Замена требуется, если старая шпонка срезана, смята, имеет следы сдвига или перестала плотно располагаться в посадочном месте. Состояние детали также проверяют после проворачивания маховика, разборки двигателя либо появления люфта между маховиком и коленвалом. Устанавливать деформированную шпонку повторно не следует: даже небольшой сдвиг мешает корректно совместить сопрягаемые части.

Как подобрать шпонку

Основной критерий выбора — не только назначение для мотокосы, но и полное совпадение размеров и формы с прежней деталью и обоими пазами. Для этой позиции указано размерное обозначение 12×3×5 мм. Перед заказом измерьте снятую шпонку штангенциркулем и сопоставьте все три значения. Отдельно сравните полукруглый профиль, ширину посадочной части и высоту выступа над пазом. Название или внешний вид мотокосы сами по себе не подтверждают совместимость: у разных двигателей могут применяться похожие, но невзаимозаменяемые шпонки.

• Тип: сегментная шпонка коленвала.
• Размерное обозначение: 12×3×5 мм.
• Техника: бензиновые мотокосы и триммеры с соответствующим шпоночным соединением.
• Место установки: пазы коленчатого вала и маховика.
• Форма: полукруглый сегмент с прямой посадочной гранью.

Если прежняя деталь утрачена или разрушена, размеры необходимо определить по техническим данным двигателя либо точно измерить посадочные места. Шпонка не должна свободно качаться в пазу, выступать с явным перекосом или требовать подгонки за счет стачивания. Несовпадение даже одного параметра является основанием выбрать другую модификацию.

Проверка и установка

Перед монтажом снимите маховик способом, предусмотренным изготовителем двигателя, и осмотрите оба шпоночных паза. Посадочные поверхности должны быть чистыми, без обломков прежней детали и загрязнений, мешающих плотной установке. Проверьте коленвал и маховик на трещины, выраженные задиры, деформацию паза и люфт. Новая шпонка не устраняет повреждение сопрягаемых деталей, поэтому разбитое посадочное место требует отдельного ремонта.

Совместите паз маховика с пазом коленвала и установите шпонку ровно, без ударной запрессовки и перекоса. После посадки убедитесь, что она держится надежно, а маховик располагается на валу без качания. Крепеж маховика затягивают с моментом, установленным руководством конкретного двигателя: универсальное значение для разных мотокос применять нельзя. До разборки двигателя отключите свечной провод и исключите случайный запуск техники.

Шпонка 12×3×5 мм подходит для ремонта только тогда, когда ее профиль и все размеры совпадают с посадкой конкретной мотокосы. Точная проверка перед монтажом помогает восстановить правильное взаимное положение коленвала и маховика без установки неподходящей детали.
