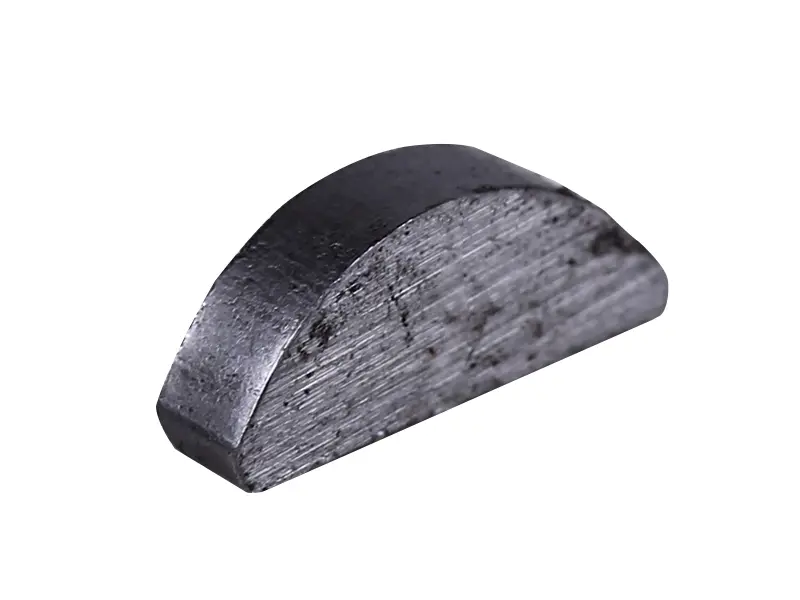

Шпонка коленвала мотокосы 48F (63CC) AMG-2

Шпонка коленвала мотокосы 48F (63CC) AMG-2

Компактная деталь для обслуживания шпоночного соединения коленвала в двигателе мотокосы 48F с обозначением рабочего объема 63CC. Шпонка занимает предусмотренный паз на валу, входит в ответную часть сопрягаемой детали и препятствует их относительному проворачиванию. Благодаря этому вращение передается через механическое зацепление, а установленная на валу деталь сохраняет заданное угловое положение.

Полукруглый профиль соответствует конструкции сегментной шпонки: закругленная часть размещается в выемке коленвала, а выступающая сторона взаимодействует с ответным пазом. Такая форма помогает детали устойчиво располагаться в своем посадочном месте во время сборки. Шпонка рассчитана именно на применение в соединении коленвала, поэтому ее нельзя подменять случайной пластиной, обрезком металла или похожей крепежной деталью.

Когда требуется замена

Состояние шпонки проверяют при разборке соответствующего соединения коленвала, при появлении люфта между валом и установленной на нем деталью, а также после обнаружения смещения их взаимного положения. Основанием для замены служат срез, замятые боковые грани, деформация полукруглой части, трещины или неплотная посадка. Поврежденная шпонка уже не обеспечивает правильного сопряжения поверхностей и не должна повторно устанавливаться после разборки.

При осмотре следует оценивать не только саму шпонку. Разбитый паз, задиры, вмятины или следы проворачивания на коленвале и ответной детали могут указывать на повреждение посадки. В таком случае установка новой шпонки без устранения причины не восстановит нормальное соединение. Деталь предназначена для возвращения исправной посадки при сохранных пазах соответствующей формы и размера.

Как проверить совместимость

• Тип двигателя: ориентиром служит обозначение 48F и связанное с ним указание 63CC.
• Место установки: шпоночный паз коленвала мотокосы, а не крепление режущей оснастки или соединение приводной штанги.
• Форма: сегментный полукруглый профиль должен соответствовать выемке в валу и пазу сопрягаемой детали.
• Размеры: перед покупкой необходимо сопоставить ширину, длину, общую высоту и радиус закругленной части со снятой шпонкой и фактическими посадочными местами.

Обозначение 48F помогает сузить подбор, но при ремонте техники разных производителей следует дополнительно сверить геометрию. Шпонка не должна свободно качаться в выемке, заметно выступать сверх необходимого уровня или требовать изменения пазов. Если старая деталь разрушена и измерить ее невозможно, ориентируются на размеры обоих посадочных мест после их очистки.

Установка и проверка посадки

Перед сборкой паз коленвала и ответную выемку очищают от загрязнений и отделившихся частиц, затем проверяют кромки и боковые поверхности. Шпонку устанавливают ровно, без перекоса и ударной деформации. Сопрягаемая деталь должна надеваться с совмещенными пазами: попытка затянуть ее крепежом при неправильном положении способна смять грани или вытолкнуть шпонку из посадочного места.

Подтачивать новую шпонку для компенсации поврежденного паза не следует. Слишком свободная посадка оставляет возможность смещения, а чрезмерно тугая указывает на несоответствие размера, загрязнение или дефект сопрягаемых поверхностей. После установки крепление собирают в последовательности и с усилием затяжки, предусмотренными руководством конкретной мотокосы, а правильность положения деталей контролируют до запуска двигателя.

Практические свойства

• Сегментная форма удерживает шпонку в округлой выемке коленвала и упрощает ее правильное расположение при сборке.
• Механическое зацепление пазов препятствует относительному проворачиванию соединенных деталей и сохраняет требуемое взаимное положение.

Шпонка AMG-2 подходит для планового обслуживания и восстановления исправного шпоночного соединения мотокосы 48F (63CC). Точный подбор по профилю и фактическим размерам особенно важен после среза старой детали: совпадение названия двигателя не заменяет проверку посадки, а правильно установленная шпонка должна работать без люфта, перекоса и принудительной доработки.
