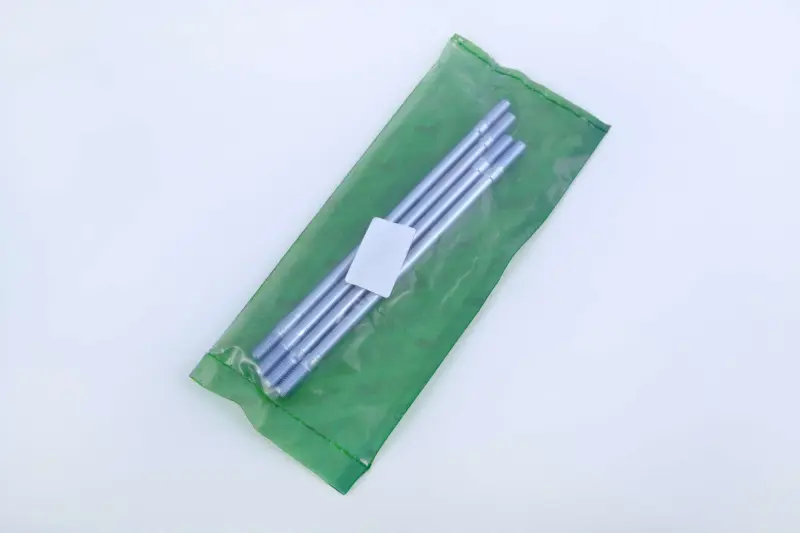

Комплект шпилек цилиндра GY6 125/150 4T, 4 шт.

Шпильки цилиндра для двигателя GY6 125/150

Комплект из четырех шпилек предназначен для крепления цилиндра и головки цилиндра на четырехтактных двигателях семейства GY6 объемом 125 и 150 см³. Эти длинные резьбовые детали устанавливаются в картер двигателя и проходят через детали верхней части мотора. После сборки гайки головки создают необходимое прижимное усилие, удерживая цилиндр, прокладки и головку в предусмотренном положении.

Шпильки меняют при ремонте верхней части двигателя, восстановлении резьбовых соединений или установке другой цилиндро-поршневой группы. Причиной замены может стать поврежденная резьба, изгиб, коррозия либо деформация после неправильной затяжки. Использование исправного крепежа особенно важно для равномерного прижима головки: перекос или различное усилие на точках крепления способны нарушить посадку сопрягаемых деталей.

Что проверить перед выбором

Обозначение GY6 охватывает несколько исполнений моторов, поэтому одного объема двигателя недостаточно для безошибочного подбора. Комплект заявлен для распространенных четырехтактных двигателей GY6 125/150; в товарных каталогах такое применение связывают с моторами 152QMI и 157QMJ. Перед покупкой следует определить код двигателя и сопоставить новые шпильки с деталями, снятыми с конкретного скутера.

• Тип двигателя: четырехтактный GY6 объемом 125 или 150 см³.
• Количество: четыре шпильки для полного набора точек крепления цилиндра и головки.
• Длина каждой позиции: сравнивается отдельно, поскольку в одном моторе могут применяться шпильки разной длины.
• Резьба: необходимо сверить диаметр, шаг, длину резьбовых участков и состояние ответной резьбы в картере.
• Конфигурация двигателя: учитываются код мотора, исполнение картера, установленный цилиндр и головка.

Не следует выбирать шпильки только по внешнему сходству или общему обозначению скутера. На технике после ремонта могли быть установлены нестандартный цилиндр, головка другой модификации или увеличенная цилиндро-поршневая группа. Надежнее сравнить весь комплект со снятыми деталями, проверить глубину посадочных отверстий и убедиться, что после сборки резьбовые концы занимают правильное положение относительно головки.

Рекомендации по установке

Монтаж выполняют при разобранной верхней части двигателя. Перед установкой очищают посадочные места, проверяют внутреннюю резьбу картера и удаляют загрязнения, не допуская их попадания внутрь мотора. Шпильки должны входить без перекоса и чрезмерного усилия. Если резьба закусывает, продолжать затяжку нельзя: сначала проверяют соответствие резьбы и состояние отверстия.

Цилиндр, направляющие, прокладки и головку устанавливают в последовательности, предусмотренной руководством для конкретной модификации GY6. Гайки головки наживляют вручную, а затем затягивают постепенно и равномерно в перекрестном порядке. Точное усилие затяжки берут из сервисных данных именно для установленного двигателя и комплекта деталей. Чрезмерное усилие может повредить резьбу или вызвать перекос, а недостаточный прижим не обеспечит нормальную посадку головки и прокладок.

• Перед сборкой каждую шпильку проверяют на прямолинейность и свободное навинчивание подходящей гайки.
• Поврежденные гайки и шайбы не используют повторно, если их резьба или опорная поверхность имеют дефекты.
• Шпильки устанавливают комплектно, сохраняя правильное расположение деталей разной длины.
• После ремонта проверяют отсутствие утечек и посторонних признаков нарушения посадки головки.

Комплект подходит для планового восстановления крепления цилиндра, ремонта сорванной или поврежденной шпильки и сборки верхней части совместимого двигателя GY6 125/150. Точная сверка размеров со старым крепежом перед монтажом помогает избежать повторной разборки и повреждения резьбы картера.
