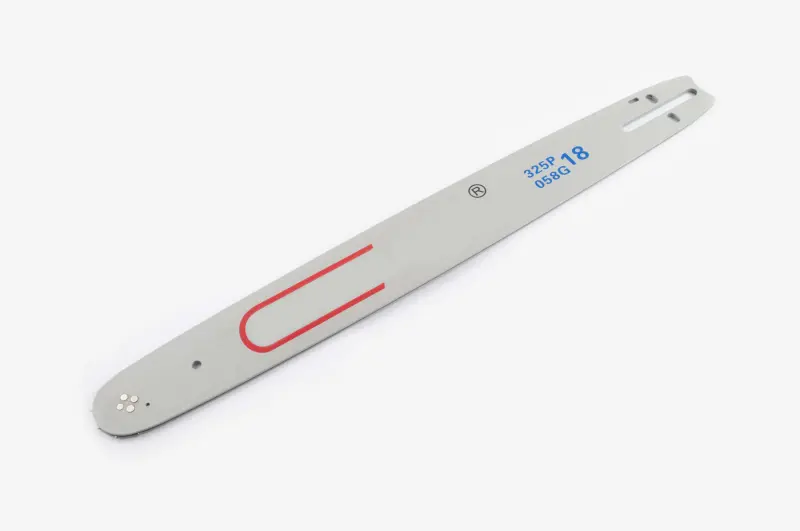

Шина пильная GDLK 18″, .325″, 1,5 мм, 72 зв. (mod.B)

Шина пильная GDLK 18″, .325″, 1,5 мм, 72 зв. (mod.B)

Направляющая шина GDLK предназначена для установки в пильную гарнитуру цепной пилы. Она направляет цепь по рабочей траектории и поддерживает её во время пиления, помогая контролировать рез при распиловке древесины, уходе за садом и заготовке дров. Длина шины составляет 18 дюймов, или 45 см. Для работы требуется цепь с шагом .325″, толщиной ведущего звена 1,5 мм и 72 ведущими звеньями.

Шину и цепь необходимо подбирать как комплект сразу по всем параметрам. Шаг .325″ должен соответствовать цепи и ведущей звёздочке пилы, ширина паза 1,5 мм — толщине ведущих звеньев, а количество 72 — рабочей длине гарнитуры. Совпадения только по длине или шагу недостаточно: неподходящая цепь может неправильно устанавливаться, плохо натягиваться либо двигаться с перекосом. Перед покупкой сопоставьте все указанные параметры со старой шиной и используемой цепью.

Исполнение mod.B определяет вариант посадочной части. Помимо длины, шага цепи и ширины паза, при подборе обязательно сравните форму хвостовика, расположение продольного паза, отверстий для подачи масла и точки взаимодействия с механизмом натяжения цепи. Особенно внимательно проверяйте посадку, если шина приобретается для пилы другой марки или режущая гарнитура на инструменте уже менялась. Параметры 18″, .325″ и 1,5 мм сами по себе не гарантируют установку: хвостовик и рабочие отверстия также должны совпадать.

Замену шины стоит планировать при заметном износе направляющего паза, деформации полотна или повреждении носовой части. Ещё одним признаком может быть постоянный увод цепи, если сама цепь подобрана правильно и заточена. Поскольку шина непосредственно направляет её движение, состояние полотна и паза влияет на работу всей режущей гарнитуры.

Перед установкой новой шины проверьте состояние цепи и ведущей звёздочки, а также исправность системы смазки. Изношенные сопряжённые элементы способны ускорить износ новой детали. Зону крепления и масляный канал пилы необходимо очистить, после чего установить подходящую цепь и отрегулировать её натяжение в соответствии с инструкцией к инструменту.

Характеристики

• тип — пильная направляющая шина;
• длина — 18″ (45 см);
• шаг цепи — .325″;
• ширина паза — 1,5 мм;
• количество ведущих звеньев цепи — 72;
• посадочное исполнение — mod.B.

Рекомендации по эксплуатации

После монтажа убедитесь, что цепь правильно размещена в направляющем пазу и отрегулирована по требованиям производителя пилы. Во время работы контролируйте поступление смазки. Не используйте цепь с повреждёнными ведущими звеньями, поскольку их состояние влияет на движение в пазу. Эта шина подходит для замены детали с теми же размерными параметрами и совпадающим посадочным исполнением mod.B.
