Шестерня распределительного вала DIGGER для двигателей 170F/175N/180N (7/7/9 л.с.)

Шестерня распределительного вала DIGGER для двигателей 170F/175N/180N

Деталь предназначена для ремонта механизма газораспределения двигателей семейств 170F, 175N и 180N, применяемых на мотоблоках и другой малой силовой технике. Она устанавливается на распределительный вал и участвует в его согласованном приводе от коленчатого вала. Правильное взаимное положение распределительных шестерен необходимо для своевременного открытия и закрытия клапанов в соответствии с тактами двигателя.

Эту позицию следует рассматривать именно как деталь двигателя и механизма газораспределения, а не как шестерню коробки передач мотоблока. Такое разграничение особенно важно при заказе: детали КПП могут относиться к тем же моделям техники, но отличаются назначением, посадкой и геометрией. Обозначения 170F, 175N и 180N указывают на семейства двигателей, для которых заявлена эта шестерня; в наименовании также приведена привязка к мощности 7/7/9 л.с.

Конструкция и назначение

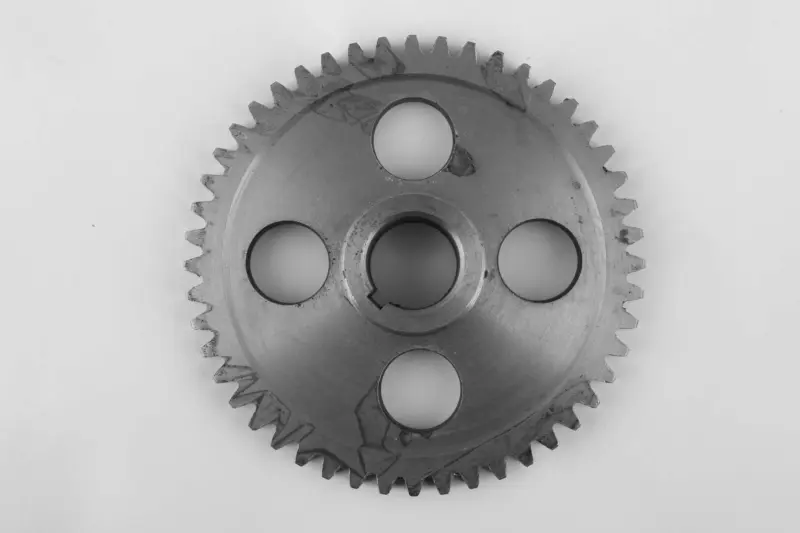

Шестерня выполнена в виде крупного зубчатого диска с центральной ступицей. В центральном отверстии предусмотрен паз, участвующий в фиксации детали на валу. В диске расположены четыре круглых технологических отверстия. Наружный венец имеет зубья по всей окружности и работает в постоянном зацеплении с сопряженной распределительной шестерней. Такая компоновка соответствует задаче детали: принимать вращение привода и передавать его распределительному валу с заданным взаимным положением валов.

Необходимость замены обычно возникает при повреждении зубчатого венца, заметной выработке посадочного отверстия или паза, деформации ступицы либо появлении недопустимого люфта на валу. Сколотые и неравномерно изношенные зубья нарушают нормальное зацепление. Посторонний механический шум со стороны привода, удары и обнаруженная при разборке металлическая стружка требуют проверки не только этой шестерни, но и сопряженных деталей.

Как проверить совместимость

Перед заказом сначала уточните обозначение двигателя, а затем сопоставьте новую шестерню с демонтированной деталью. Одного совпадения мощности мотоблока недостаточно: у разных версий двигателя и привода возможны конструктивные различия. Для уверенного подбора необходимо сравнить количество и профиль зубьев, наружный диаметр, общую толщину, размеры центрального отверстия и паза, высоту и вылет ступицы, а также расположение четырех отверстий в диске. Эти параметры должны совпадать с прежней шестерней и посадочным местом распределительного вала.

Особое внимание уделите центральной посадке. Шестерня должна устанавливаться без перекоса, чрезмерного зазора и принудительной доработки отверстия. Несовпадение паза, толщины или вылета ступицы способно изменить положение детали относительно соседней шестерни и крышки двигателя. Если старая деталь разрушена и сравнить ее полностью невозможно, параметры следует снимать с сохранившейся части и самого посадочного места.

Установка и контроль после ремонта

Перед монтажом очистите полость привода от стружки и частиц разрушенных зубьев, проверьте состояние сопряженной шестерни, вала, фиксирующих деталей и посадочной поверхности. Установка выполняется с соблюдением предусмотренного для конкретного двигателя взаимного положения распределительных шестерен. Ошибка при сборке нарушает фазы газораспределения, поэтому ориентироваться нужно на процедуру для соответствующей модификации 170F, 175N или 180N.

После сборки механизм следует несколько раз плавно провернуть вручную и убедиться, что зубья входят в зацепление без закусывания, вал вращается свободно, а шестерня не касается неподвижных деталей. Затем контролируют отсутствие люфта и посторонних звуков. Такой порядок помогает вовремя выявить ошибку посадки или несоответствие геометрии до запуска двигателя. Шестерня DIGGER подходит для планового восстановления привода распределительного вала при условии точного совпадения двигателя и всех присоединительных размеров.
