Ведомая шестерня дифференциала мотоблока 195N (12Hp), Z-15 DIGGER

Ведомая шестерня дифференциала DIGGER для мотоблока 195N

Деталь предназначена для ремонта дифференциала мотоблока с обозначением 195N и мощностью 12Hp. Она работает в составе трансмиссии, входит в зацепление с соседней зубчатой деталью и участвует в передаче вращения внутри механизма. Исполнение Z-15 означает наличие 15 наружных прямых зубьев. Такая конфигурация должна точно соответствовать парной шестерне и посадочному месту, поэтому позицию подбирают по параметрам снятой детали, а не только по мощности двигателя.

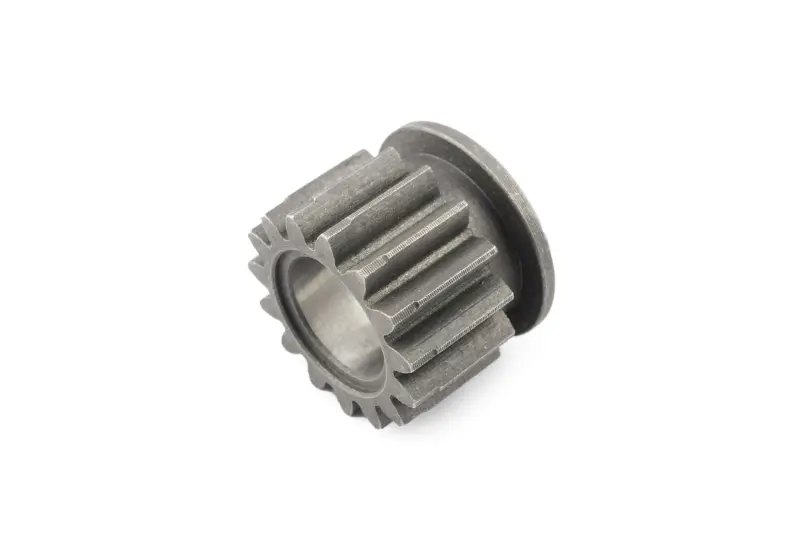

Шестерня выполнена как компактная цилиндрическая деталь с центральным посадочным отверстием, наружным зубчатым венцом и буртом с одной стороны. При установке важно сохранить предусмотренное положение относительно вала и сопряженных деталей. Зубья должны свободно входить в зацепление без перекоса, закусывания и чрезмерного люфта. Несоответствие профиля зубьев, диаметра отверстия, ширины венца или формы бурта может помешать сборке даже у мотоблоков с одинаковым обозначением двигателя.

Что проверить при подборе

• Назначение: нужна именно ведомая шестерня дифференциала, а не внешне близкая деталь передачи, запуска или блокировки.
• Количество зубьев: у этой модели их 15; значение Z-15 должно совпадать с заменяемой шестерней.
• Исполнение техники: заявленное применение — мотоблок 195N мощностью 12Hp, однако конфигурацию установленной коробки следует учитывать отдельно.
• Посадка: сравните диаметр и форму центрального отверстия, наличие внутренних пазов или других посадочных особенностей.
• Габариты: сопоставьте наружный диаметр по вершинам зубьев, общую ширину, ширину зубчатого венца и размеры бурта.
• Геометрия: проверьте направление и профиль зубьев, положение бурта и расстояния до соседних деталей в собранном механизме.

Сравнение следует проводить по очищенной старой шестерне и фактической конфигурации дифференциала. Обозначение 195N относится к применению детали, но на технике разных выпусков или сборок могут встречаться отличия трансмиссии. Особенно внимательно проверяют посадочное отверстие и общую ширину: эти параметры определяют возможность установки на вал и правильное положение зубчатого венца относительно ответной шестерни.

Когда требуется замена

Осмотр шестерни необходим при появлении ударов, металлического шума, рывков или увеличенного люфта в зоне дифференциала. Поводом для замены служат сколы и выкрашивание зубьев, заметная деформация, неравномерная выработка поверхности зацепления, повреждение посадочного отверстия либо нарушение плотности посадки. Эксплуатация поврежденной детали способна ухудшить контакт зубьев и ускорить износ сопряженных компонентов трансмиссии.

Перед сборкой очищают корпус и посадочные поверхности от загрязнений и частиц износа. Одновременно проверяют состояние парной шестерни, вала, опор и фиксирующих деталей: установка новой шестерни рядом с сильно изношенным компонентом не устраняет причину люфта или неправильного зацепления. После монтажа контролируют свободное вращение механизма вручную, отсутствие заеданий, корректное положение бурта и контакт зубьев по всей предусмотренной ширине.

Смазочный материал и порядок окончательной сборки выбирают по требованиям изготовителя конкретной коробки передач. Не следует компенсировать несовпадение размеров доработкой зубьев или посадочного отверстия: для нормальной работы дифференциала нужна деталь с подходящей геометрией. Эта шестерня DIGGER подходит для ремонта тогда, когда назначение, Z-15, исполнение 195N 12Hp и все контрольные размеры совпадают с демонтированной деталью.
