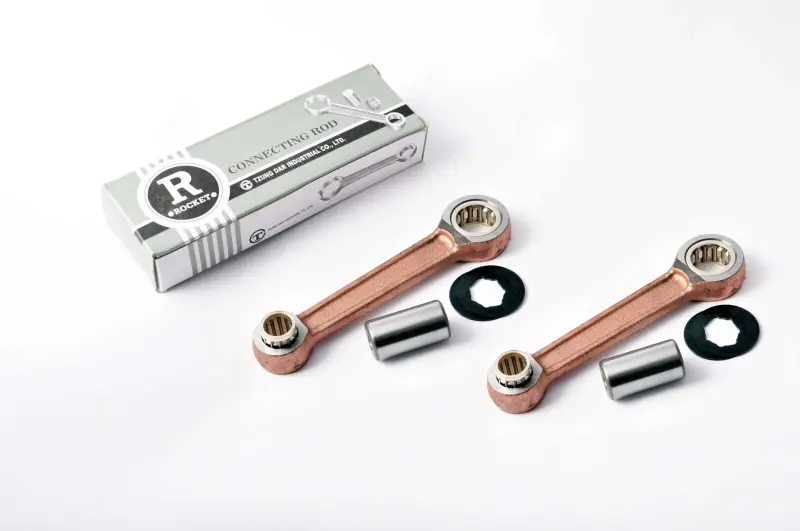

Комплект шатунов ИЖ Юпитер с сепараторами ROCKET, 2 шт.

Комплект шатунов ROCKET для ИЖ Юпитер

Комплект предназначен для ремонта кривошипно-шатунного механизма двухтактного двигателя мотоцикла ИЖ Юпитер. В него входит пара шатунов, рассчитанная на двухцилиндровую компоновку двигателя этой серии, а также сепараторы, нижний палец и шайбы. Такой набор выбирают при восстановлении коленчатого вала, когда износ соединений уже нельзя устранить регулировкой или заменой одной наружной детали.

Шатун соединяет поршень с кривошипом коленчатого вала. Через верхнюю головку и поршневой палец он воспринимает возвратно-поступательное движение поршня, а нижняя головка передает усилие на коленчатый вал. Сепараторы удерживают тела качения в заданном положении, палец образует опорное соединение нижней головки, а шайбы участвуют в правильном размещении деталей между щеками коленвала. Состояние этих сопряжений напрямую влияет на свободное вращение механизма, величину люфта и отсутствие контакта шатуна со щеками.

Когда требуется замена

Основанием для разборки и дефектовки служат радиальный люфт нижней головки, ощутимый стук из кривошипной камеры, заедание при движении шатуна, повреждение сепаратора, следы перегрева, задиры или деформация стержня. При ремонте также проверяют, не касается ли шатун маховиков и сохраняет ли соединение плавность хода. Установка новых шатунов без оценки пальцев, посадочных поверхностей и геометрии щек не устраняет причины неправильного зазора, поэтому коленчатый вал проверяют как единый сборочный механизм.

Что учитывать при подборе

• Модель двигателя: комплект заявлен для ИЖ Юпитер; принадлежность мотоцикла к другой линейке ИЖ не подтверждает совместимость.
• Тип верхней головки: это исполнение с сепараторами. Его нельзя без проверки подменять вариантом со втулкой, поскольку конструкция сопряжения и требования к пальцу отличаются.
• Размеры сопряжений: перед сборкой сравнивают диаметры пальцев, ширину головок, расстояние между центрами и толщину шайб с деталями ремонтируемого коленвала.
• Состояние коленвала: щеки, посадки и остальные элементы должны допускать восстановление; поврежденные поверхности способны вызвать люфт даже с новыми деталями.
• Комплектность: в товарную позицию входят два шатуна, сепараторы, нижний палец и шайбы. Необходимые для полного ремонта дополнительные детали определяют после разборки двигателя.

Особенности установки

Замена шатунов относится к ремонту разборного коленчатого вала. Она требует разъединения щек, правильной установки пальца, сепараторов и шайб, последующей запрессовки и обязательного центрирования коленвала. После сборки контролируют радиальный люфт нижних головок, боковое положение шатунов, свободное движение без заеданий и отсутствие касания щек. До установки в картер также проверяют биение и соосность частей коленчатого вала.

Для таких операций нужны пресс, измерительный инструмент и опыт сборки коленвалов. Ударная установка способна повредить палец, сепаратор или изменить взаимное положение щек. Комплект ROCKET подходит для планового восстановления двигателя ИЖ Юпитер, когда мастер заранее определил сепараторное исполнение, проверил размеры сопряжений и подготовил коленчатый вал к профессиональной сборке.
