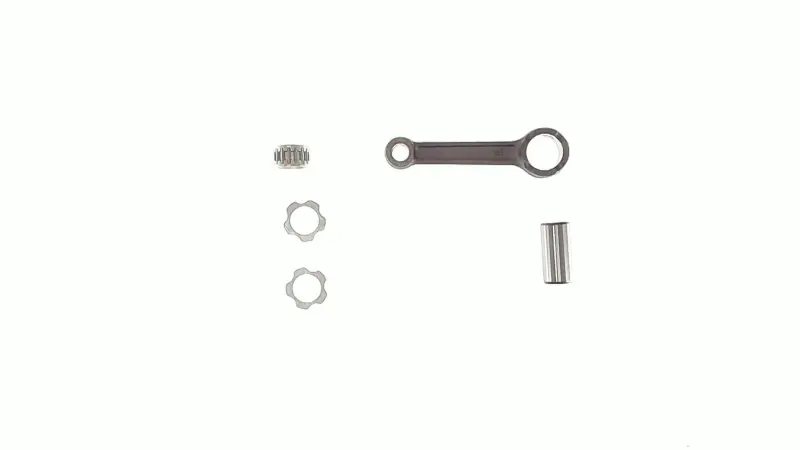

Шатун для мотороллера Муравей с сепаратором SHML

Шатун для мотороллера Муравей с сепаратором SHML

Шатун предназначен для ремонта кривошипно-шатунного механизма двухтактного двигателя объемом 200 см³, применяемого на мотороллерах Муравей. Деталь соединяет поршень с коленчатым валом: верхняя головка взаимодействует с поршневым пальцем, а нижняя устанавливается на шатунный палец коленвала. Во время работы шатун передает усилие от поршня и участвует в преобразовании его возвратно-поступательного движения во вращение коленчатого вала.

Модификация SHML выполнена для соединения с сепаратором. Такое исполнение используется при ремонте коленвала, когда необходимо восстановить подвижное сопряжение нижней головки шатуна с шатунным пальцем. Сепаратор удерживает ролики в установленном взаимном положении, однако правильная работа соединения зависит не только от нового шатуна: значение имеют состояние пальца, роликов, боковых деталей и посадочных поверхностей коленвала.

Как подобрать шатун

Название модели техники само по себе не заменяет проверку снятых деталей. На мотороллерах, которые много лет находились в эксплуатации, двигатель или коленвал могли быть заменены, отремонтированы либо собраны с компонентами другой модификации. Поэтому перед заказом следует разобрать узел и сопоставить новый шатун со старым по основным присоединительным параметрам.

• Модель двигателя: позиция рассчитана на двухтактный двигатель Муравей объемом 200 см³; фактическую модификацию установленного мотора необходимо учитывать отдельно.
• Тип нижнего соединения: требуется исполнение с сепаратором, соответствующее конструкции ремонтируемого коленчатого вала.
• Головки шатуна: сравнивают диаметры отверстий, ширину нижней и верхней головок, а также посадку сопрягаемых пальцев.
• Межосевое расстояние: расстояние между центрами головок должно совпадать со старой исправной деталью и геометрией двигателя.
• Сопрягаемые компоненты: до сборки проверяют шатунный и поршневой пальцы, сепаратор, ролики и боковые детали; компоненты с задиром, выработкой или деформацией повторно не используют без профессиональной оценки.

Когда требуется замена

Поводом для дефектовки шатуна служат стук из области кривошипного механизма, обнаруженный при разборке люфт, следы перегрева, задиры в головках или заметная деформация стержня. Окончательное решение принимают после очистки и измерения деталей. Проверяют радиальный и боковой зазоры нижней головки, состояние отверстия верхней головки, геометрию шатуна и поверхности пальцев. Установка новой детали при изношенном шатунном пальце или поврежденных роликах не устраняет причину люфта.

Особенности установки

Замена шатуна связана с разборкой составного коленчатого вала. Для работы нужны подходящие оправки, прессовое оборудование и измерительный инструмент. После запрессовки шатунного пальца щеки коленвала выставляют относительно друг друга и контролируют биение вала. Сам шатун должен двигаться свободно, без закусывания, при этом величина люфта должна соответствовать ремонтным требованиям конкретной модификации двигателя.

Перед окончательной сборкой все сопрягаемые поверхности очищают, осматривают и смазывают предусмотренным для двигателя составом. Свободное движение сепаратора и роликов проверяют до установки коленвала в картер. Если нет оборудования для запрессовки и контроля геометрии, сборку коленвала целесообразно поручить мастеру: перекос щек или неправильная посадка пальца способны вызвать вибрацию, шум и ускоренный износ поршневой группы.

Этот шатун подходит для планового восстановления двигателя Муравей и ремонта после выявления износа нижнего соединения. Точный подбор по снятым деталям и комплексная проверка коленвала помогают собрать механизм без несовместимых компонентов и повторной разборки двигателя.
