Компактная деталь переднего вариатора предназначена для двухтактного скутера Yamaha JOG 90, включая модификацию 3WF (CY90). Она устанавливается в зоне сопряжения щеки и ступицы ведущего шкива и участвует в их правильном взаимном расположении. Несмотря на небольшой размер, состояние этой шайбы имеет значение для аккуратной сборки вариаторного механизма: деталь должна ровно занять предусмотренное место, не создавать перекоса и не мешать посадке соседних компонентов.

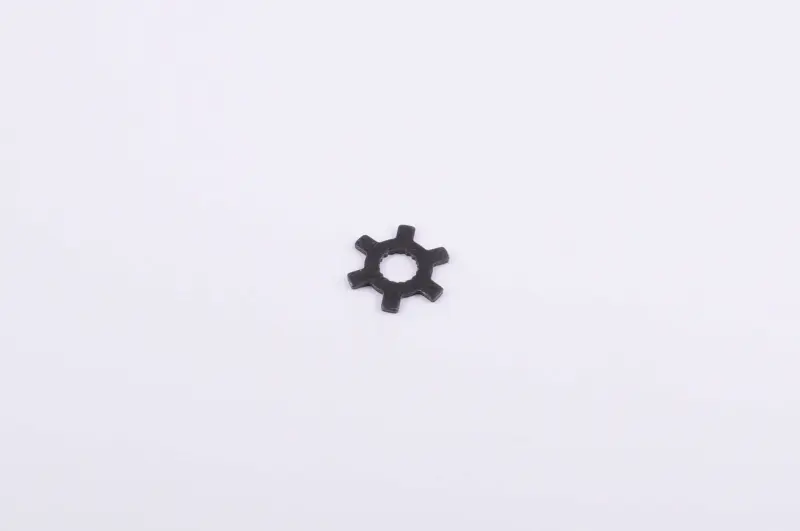

Шайба выполнена в форме шестилучевой звезды с центральным отверстием. Такой профиль заметно отличается от обычной круглой плоской шайбы, поэтому заменять ее произвольной крепежной деталью нельзя. При подборе необходимо сопоставить форму центрального отверстия, число и расположение наружных выступов, общий контур и толщину со снятой шайбой. Совпадение только марки и рабочего объема скутера недостаточно, если вариатор ранее менялся или на технике установлен нештатный комплект.

Назначение и проверка перед установкой

Деталь применяют при ремонте или переборке переднего вариатора, а также при восстановлении крепления щеки на ступице. Поводом для проверки служат люфт в собранном механизме, следы перекоса, лишний шум со стороны крышки вариатора либо обнаруженная при разборке деформация шайбы. Эти признаки могут иметь и другие причины, поэтому одновременно осматривают посадочные поверхности, ступицу, щеки, ремень и крепеж. Новую шайбу устанавливают после удаления загрязнений с места посадки и проверки сопрягаемых деталей.

• Модель: Yamaha JOG 90; для точного подбора учитывается модификация 3WF (CY90).
• Тип техники: японский скутер с двухтактным двигателем объемом 90 см³.
• Место применения: передний вариатор, соединение щеки со ступицей ведущего шкива.
• Форма: центральное отверстие и шесть наружных выступов, образующих звездчатый контур.
• Производитель детали: DONGXIN.

Как правильно подобрать

Перед заказом уточните полное обозначение скутера и конфигурацию установленного вариатора. У Yamaha JOG разных поколений встречаются отличающиеся компоненты трансмиссии, а детали для JOG 50 не следует выбирать вместо версии для JOG 90 только из-за похожего внешнего вида. Наиболее надежная проверка — сравнить новую и снятую шайбы по посадочному отверстию, наружному профилю, толщине и положению относительно ступицы. Старая деталь подходит как образец лишь в том случае, если она ранее работала в правильно собранном штатном механизме.

При осмотре снятой шайбы обращают внимание на потерю плоскостности, замятые или сточенные выступы, трещины, заусенцы и следы неравномерного контакта. Деформированную деталь нельзя выправлять и возвращать в сборку без оценки состояния посадочных мест: изменение ее геометрии способно нарушить положение щеки и осевой зазор. Если повреждены ступица или сопрягаемая поверхность, одной замены шайбы может быть недостаточно.

Рекомендации по монтажу

Шайбу устанавливают в той же последовательности, которая предусмотрена конструкцией вариатора Yamaha JOG 90. Перед затяжкой нужно убедиться, что выступы вошли в предназначенные места, деталь прилегает всей опорной поверхностью, а между компонентами не осталось грязи или посторонних частиц. Крепеж затягивают с моментом и способом фиксации, указанными в сервисной документации конкретной модификации. После сборки вариатор проворачивают вручную и проверяют свободное движение деталей до запуска двигателя. Такой порядок помогает вовремя заметить неверную посадку и избежать повторной разборки трансмиссии.
