Стопорное кольцо заводного сектора 4T GY6 50, 13 мм, SHUK

Стопорное кольцо заводного сектора 4T GY6 50

Компактная крепежная деталь предназначена для фиксации заводного сектора, связанного с механизмом кикстартера четырехтактного скутерного двигателя GY6 50. Кольцо устанавливается на ось в предусмотренную канавку и ограничивает осевое смещение сектора. Такая фиксация сохраняет заданное расположение деталей пускового механизма при нажатии на рычаг и его возврате в исходное положение.

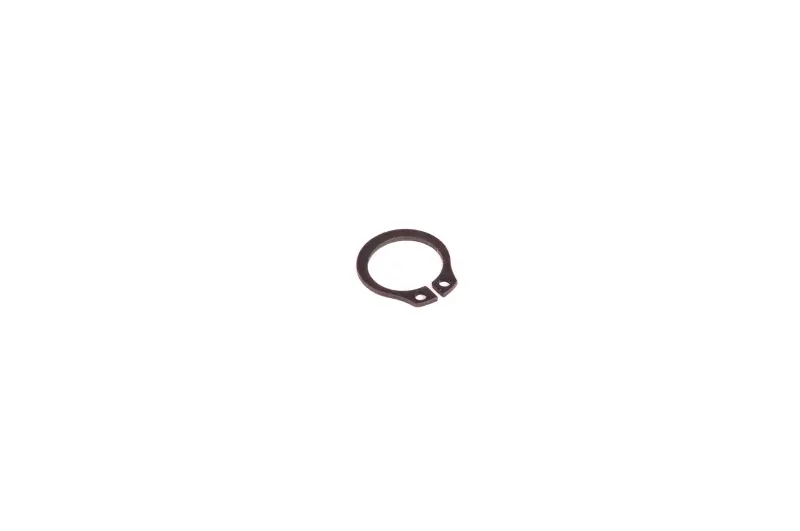

Модель SHUK выполнена в формате разрезного наружного стопорного кольца с двумя монтажными отверстиями на концах. Внутренний диаметр составляет 13 мм. Отверстия позволяют устанавливать и снимать кольцо подходящими щипцами, не растягивая его случайным поддеванием. Деталь рассчитана на применение в заводном механизме четырехтактного GY6 50; перед заказом необходимо проверить тип двигателя, место установки и размер посадки.

Что проверить при подборе

• Назначение: кольцо должно фиксировать именно заводной сектор, или вал кикстартера, а не другую шестерню либо ось под крышкой.
• Тип двигателя: заявленная совместимость относится к четырехтактной серии GY6 50. Одинаковый объем скутера сам по себе не подтверждает совпадение конструкции.
• Посадочный размер: внутренний диаметр кольца — 13 мм. Сверьте диаметр участка оси и канавки, в которую входит фиксатор.
• Форма: сравните разрезное кольцо, расположение двух отверстий и общую геометрию со снятой деталью.
• Состояние посадки: канавка на оси должна быть чистой, без забоин и остатков разрушенного крепежа, мешающих полному заходу кольца.
• Порядок деталей: до разборки запомните расположение шайб, пружины и сектора, поскольку кольцо устанавливается в конце соответствующей последовательности.

Когда требуется замена

Новое кольцо устанавливают после потери или повреждения прежнего фиксатора, а также во время ремонта заводного механизма, если снятая деталь деформирована, имеет трещину, раскрылась и не возвращается к исходной форме. Повторно ставить кольцо, которое свободно проходит через канавку, сидит с перекосом или не удерживается на оси, не следует. Перед заменой полезно осмотреть сам сектор, ось, возвратную пружину, опорные шайбы и посадочную канавку: новый фиксатор не устранит повреждение соседних деталей.

Установка и контроль

Для монтажа применяют щипцы для наружных стопорных колец, подходящие к отверстиям на концах детали. Кольцо раскрывают только настолько, насколько необходимо для прохождения через посадочный участок оси. Чрезмерное растяжение может изменить его форму и ухудшить удержание. После установки кольцо должно полностью войти в канавку по всей окружности, без перекоса и зависания одним краем.

До установки снятой крышки проверьте расположение сектора, пружины и шайб по схеме конкретного двигателя. Заводной механизм должен двигаться в предусмотренном направлении без заедания, а сектор — оставаться на своем месте при перемещении рычага. Если кольцо не садится свободно в канавку, не подгоняйте его ударами: повторно сопоставьте диаметр, форму посадки и порядок установленных деталей.

Стопорное кольцо SHUK на 13 мм подходит для точечного ремонта кикстартера GY6 50, когда остальные компоненты исправны, а требуется восстановить штатную фиксацию заводного сектора. Точная проверка посадки до сборки помогает избежать повторного снятия крышки и убедиться, что крепеж занял предусмотренное положение.
