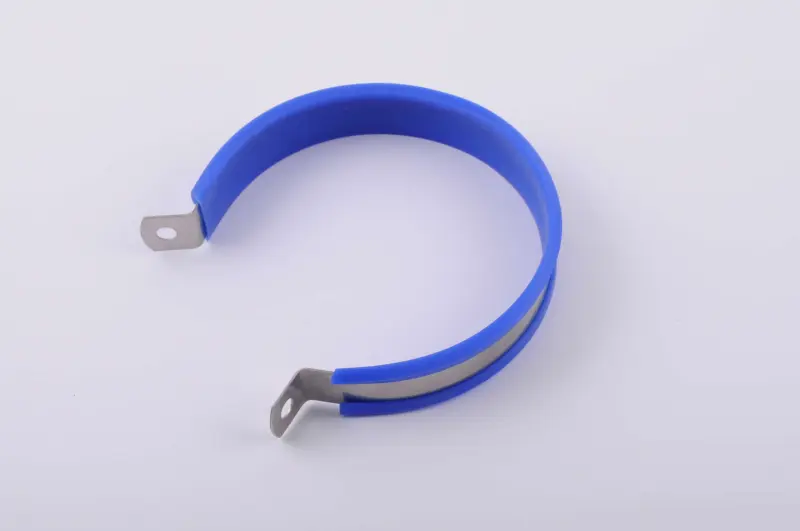

Универсальный хомут крепления глушителя Ø90 с резиновой вставкой

Универсальный хомут крепления глушителя Ø90

Хомут предназначен для фиксации круглого корпуса мотоциклетного глушителя диаметром 90 мм на предусмотренной для него опоре. Ленточная конструкция охватывает корпус снаружи, а два монтажных ушка позволяют стянуть концы хомута и соединить крепление с кронштейном техники. Внутри установлена резиновая вставка, которая отделяет металлическую ленту от поверхности глушителя и защищает ее от прямого контакта с крепежом.

Это именно подвесной хомут корпуса, а не зажим для герметизации стыка труб. Он удерживает глушитель в заданном положении относительно рамы и остальных частей выпускной системы. Такая деталь нужна при установке универсального глушителя, замене поврежденного штатного крепления или сборке выпускной системы, в которой посадочные размеры соответствуют хомуту Ø90.

Конструкция и назначение

Хомут выполнен в виде изогнутой металлической ленты с монтажными ушками на концах. Отверстия в ушках используются для болтового соединения с ответной точкой крепления. Резиновая вставка располагается между лентой и корпусом глушителя: она препятствует непосредственному трению металлических поверхностей и помогает сохранить наружную оболочку глушителя в зоне обхвата.

Круглая форма рассчитана на установку вокруг цилиндрического участка корпуса. Хомут не следует размещать на коническом переходе, сварном шве, декоративной накладке или другом участке, где лента не сможет прилегать равномерно. Правильно выбранная позиция позволяет удерживать глушитель без перекоса и не заставляет выпускную трубу выполнять роль единственной опоры.

Что проверить при подборе

• Наружный диаметр корпуса. В месте установки он должен соответствовать размеру 90 мм. Измерять нужно сам корпус глушителя вместе с теми штатными слоями, которые остаются под хомутом, а не диаметр входного патрубка.
• Форму зоны крепления. Посадочный участок должен быть круглым и достаточно ровным для полного прилегания ленты по окружности.
• Положение монтажной точки. Ушки хомута должны совмещаться с кронштейном без сильного растягивания, скручивания или бокового изгиба ленты.
• Свободное пространство. После установки крепеж не должен упираться в маятник, колесо, пластик либо другие расположенные рядом детали.
• Состояние ответного крепления. Кронштейн и отверстие под болт не должны иметь деформаций, мешающих выставить корпус глушителя ровно.

Обозначение «универсальный» означает подбор по размерам и конфигурации крепления, а не безусловную установку на любую модель. Перед заказом стоит измерить наружный диаметр глушителя штангенциркулем или измерить окружность гибкой лентой с последующим расчетом диаметра. Также полезно сопоставить форму ушек, их ориентацию и положение кронштейна со старым креплением.

Установка и контроль состояния

Работы выполняют на остывшей выпускной системе. Резиновую вставку укладывают внутрь хомута без складок и смещения, затем ленту размещают на выбранном цилиндрическом участке. Монтажные ушки сводят к ответному кронштейну и затягивают крепеж постепенно, одновременно контролируя положение глушителя. Не следует компенсировать несовпадение размеров чрезмерной затяжкой: это может деформировать ленту, повредить вставку или создать нежелательное усилие на корпусе.

После фиксации глушитель не должен заметно перемещаться в хомуте, а лента должна прилегать без выраженного перекоса. Дополнительно проверяют, что корпус расположен свободно, не касается соседних частей и не тянет соединительную трубу в сторону. Крепление осматривают повторно после первых поездок, особенно если одновременно устанавливался другой глушитель или изменялось положение выпускной системы.

Замена хомута требуется при сильной деформации ленты, повреждении монтажных ушек, увеличении отверстий, разрыве резиновой вставки либо появлении подвижности глушителя, которую нельзя устранить корректной установкой. Хомут Ø90 с резиновой вставкой подходит для ремонта и индивидуальной сборки мотовыхлопа, когда подтверждены диаметр круглого корпуса и геометрия точки крепления.
