Универсальный хомут крепления глушителя Ø100 с резиновой вставкой

Универсальный хомут крепления глушителя Ø100

Хомут предназначен для установки и удержания мотоциклетного глушителя с наружным диаметром 100 мм в предусмотренной точке крепления. Он охватывает корпус глушителя по окружности, а две концевые проушины позволяют стянуть крепление и соединить его с кронштейном техники. Такая деталь подходит для ремонта существующего крепежа и сборки выпускной системы с универсальным глушителем, если совпадают диаметр корпуса, форма посадочного участка и расположение опоры.

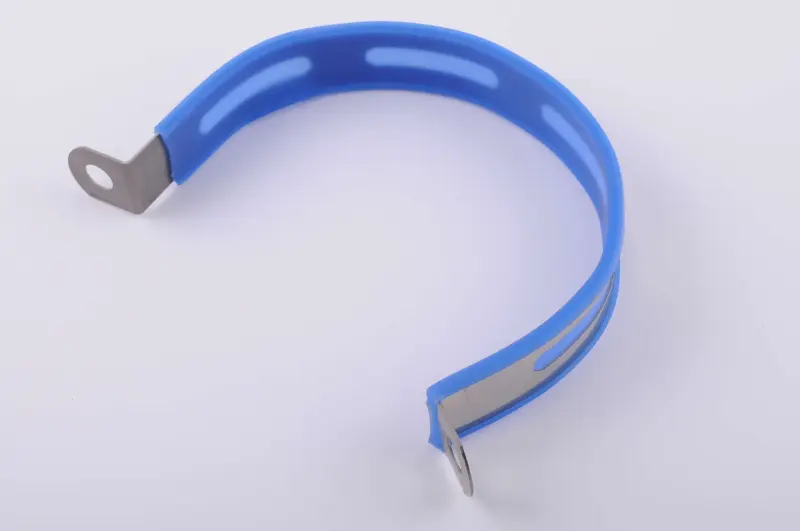

Внутри хомута предусмотрена резиновая вставка, разделяющая металлическую ленту и поверхность глушителя. Она формирует контактную прослойку по дуге обхвата и помогает избежать непосредственного соприкосновения деталей в месте установки. Вставка должна лежать ровно, без складок, смещения и выступающих краев: от ее положения зависит правильная посадка хомута на корпусе. Снаружи деталь имеет синее покрытие, а на концах расположены металлические проушины с отверстиями.

Что учитывать при подборе

• Посадочный диаметр — 100 мм. Измерять нужно наружный диаметр корпуса глушителя именно в зоне, где будет установлен хомут. Размер входного патрубка или соединительной трубы для такого подбора не используется.
• Форма участка — круглая. Хомут повторяет круглую форму корпуса; для овального или многогранного глушителя требуется крепление соответствующего профиля.
• Точка подвеса. До установки необходимо сопоставить положение проушин с кронштейном на раме и убедиться, что глушитель занимает штатное положение без принудительного перекоса.
• Крепежное отверстие. Диаметр отверстий в проушинах и подходящий крепеж следует сверить с имеющимся кронштейном. Размер болта и его наличие в комплекте для этой позиции не заявлены.
• Свободное место. Рядом с зоной обхвата не должны мешать сварные швы, выступы, декоративные накладки или резкий переход диаметра.

Назначение резиновой вставки

Вставка располагается между лентой хомута и наружной поверхностью глушителя. При правильной установке она распределяется по контактной зоне и защищает корпус от прямого контакта с металлической полосой крепления. Перед затяжкой стоит проверить, что резина полностью находится под хомутом, не завернулась возле края и не попала между соединяемыми проушинами. Поврежденная, затвердевшая или смещенная вставка не обеспечивает аккуратной посадки, поэтому ее состояние следует оценить до окончательной сборки.

Установка и проверка

Хомут надевают на корпус глушителя в выбранной зоне диаметром 100 мм, выравнивают резиновую вставку, совмещают проушины и соединяют крепление с опорным кронштейном. Окончательную затяжку выполняют после того, как выпускная система выставлена без напряжения: труба и глушитель не должны подтягиваться болтом к несовпадающей точке. Перетягивание способно деформировать проушины или корпус, а слабая фиксация оставляет глушителю лишнее перемещение.

После монтажа нужно проверить, что хомут прилегает равномерно, вставка не выдавлена наружу, глушитель не касается рамы, пластика и других деталей, а проушины не стоят с перекосом. После первых поездок крепление полезно повторно осмотреть и при необходимости откорректировать затяжку. Универсальное исполнение означает подбор по геометрии, а не автоматическую применимость к любой модели: ключевыми условиями остаются наружный диаметр 100 мм, круглая форма корпуса и совпадение с точкой подвеса.
