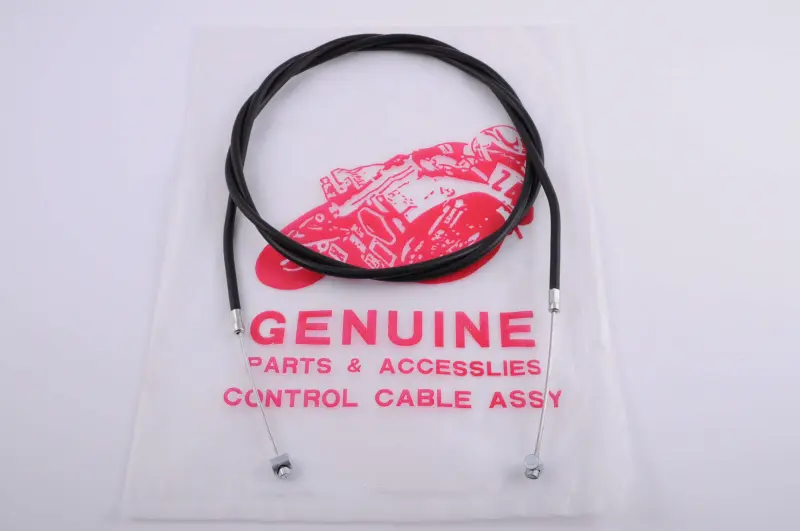

Трос сцепления для мотороллера «Муравей», 1700 мм

Трос сцепления для мотороллера «Муравей» длиной 1700 мм

Трос предназначен для механического управления сцеплением грузового мотороллера «Муравей». Он соединяет ручной рычаг с механизмом выключения сцепления и передает усилие водителя при каждом нажатии. Исправный привод позволяет разъединять двигатель и трансмиссию перед переключением передачи, началом движения или остановкой. Деталь подходит для планового ремонта штатной системы управления, если старый трос поврежден, перемещается с заметным сопротивлением либо уже не обеспечивает требуемую регулировку.

Конструкция и назначение

Внутренний металлический трос перемещается внутри гибкой черной оболочки. Оболочка удерживает заданный маршрут между рычагом и механизмом сцепления, а металлические наконечники обеспечивают присоединение с обеих сторон. Такая конструкция передает тяговое усилие на расстоянии и допускает прокладку вдоль рамы с необходимыми плавными изгибами.

При нажатии на рычаг внутренний трос натягивается и воздействует на рычаг выключения сцепления. После отпускания привод должен возвращаться без заеданий. Поэтому состояние оболочки, свободное движение сердечника, надежная фиксация наконечников и правильная регулировка непосредственно влияют на удобство управления. Трос не заменяет диски, пружины и другие детали самого сцепления: перед покупкой полезно определить, относится ли неисправность именно к механическому приводу.

Основные данные и подбор

• Назначение: механический привод сцепления.
• Применение: мотороллер «Муравей».
• Заявленная длина: 1700 мм.
• Исполнение: внутренний трос в гибкой защитной оболочке с металлическими концевыми деталями.
• Количество: 1 штука.

Для точного подбора сравните новую деталь со снятым тросом. Проверяют не только заявленную длину, но и длину оболочки, величину свободных участков сердечника, форму обоих наконечников, места упора оболочки и способ крепления. У мотороллеров, переживших ремонт или переделку органов управления, фактическая прокладка может отличаться от первоначальной. Старый трос в таком случае служит главным образцом для сопоставления геометрии.

Длины должно хватать для штатного маршрута без натяжения при повороте руля и без лишних петель. Слишком короткая деталь ограничивает укладку и может постоянно воздействовать на рычаг, а чрезмерный запас усложняет прокладку. Также заранее проверьте состояние посадочных мест, регулировочных деталей и креплений: изношенный упор оболочки или поврежденный рычаг не устраняется одной заменой троса.

Установка и регулировка

Перед демонтажем удобно запомнить маршрут старой оболочки и расположение ее фиксаторов. Новый трос укладывают по тому же пути, избегая резких перегибов, защемления между деталями и контакта с подвижными или сильно нагревающимися частями. Оба конца оболочки должны полностью войти в предусмотренные упоры, а наконечники внутреннего троса — надежно соединиться с рычагами. При неправильной посадке регулировка быстро изменится даже при исправной детали.

После монтажа настраивают свободный ход по руководству конкретной модификации мотороллера. Затем несколько раз нажимают и отпускают рычаг, контролируя плавность перемещения, возврат привода и устойчивость настройки. До начала эксплуатации следует убедиться, что сцепление полностью выключается при нажатии и не остается частично выключенным после отпускания. После первых рабочих циклов полезно повторно проверить фиксацию оболочки и свободный ход.

Поводом для замены служат распушенные нити сердечника, заломы, трещины или смятие оболочки, поврежденные наконечники, тяжелый ход и невозможность получить нормальную регулировку. Установка целого троса длиной 1700 мм восстанавливает прямую передачу усилия от ручного рычага к механизму сцепления при условии, что остальные детали привода исправны и правильно настроены.
