Трос спидометра ИЖ EVO

Трос спидометра ИЖ EVO

Механический трос предназначен для соединения привода спидометра с прибором на мотоцикле ИЖ. Во время движения вращение от привода передается по гибкой внутренней жиле к спидометру, благодаря чему прибор показывает текущую скорость. Такая деталь нужна при восстановлении штатной системы индикации, плановом обслуживании или ремонте мотоцикла, у которого стрелка перестала реагировать на движение.

Назначение и устройство

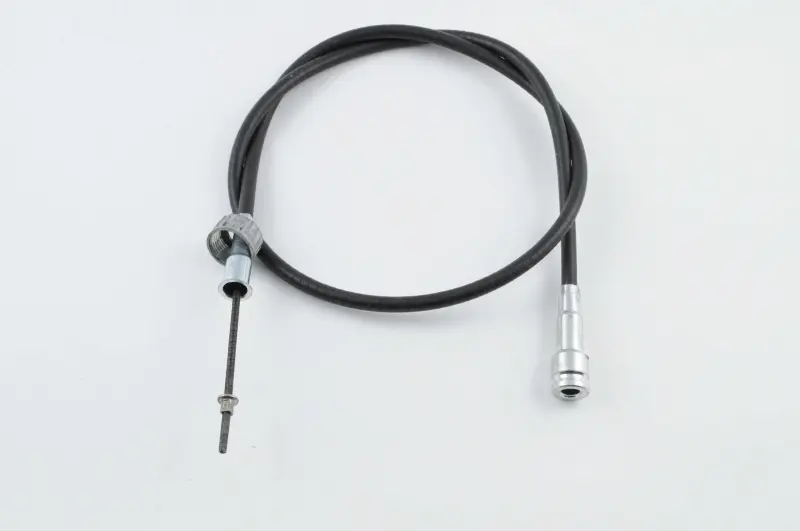

Основу троса составляет гибкая вращающаяся жила, проложенная внутри неподвижной наружной оболочки. Оболочка защищает жилу, удерживает ее по заданному маршруту и позволяет связать два разнесенных компонента без жесткого вала. На концах предусмотрены соединительные части для установки между приводом и спидометром. Один конец имеет накидную гайку с рифленой поверхностью, а на противоположной стороне расположен металлический цилиндрический наконечник. Из оболочки со стороны гайки выходит приводной конец внутренней жилы.

Исправный трос передает вращение без разрыва связи между приводом и прибором. Если жила оборвана, заклинивает внутри оболочки либо приводной конец не входит в ответную часть, спидометр может не показывать скорость. Подергивания стрелки, периодическое исчезновение показаний или посторонний шум в районе проложенного троса также служат поводом проверить весь механический привод. Подобные симптомы не всегда означают неисправность только троса: одновременно осматривают привод на мотоцикле, посадку обоих концов и сам прибор.

Что проверить перед выбором

Обозначения ИЖ недостаточно для подбора без сопоставления со снятой деталью. Для мотоциклов этой марки встречаются тросы разной длины, а также исполнения с отличающимися приводными концами и креплениями. До установки сравните новый трос со старым по нескольким признакам:

• общей длине детали и длине наружной оболочки;
• форме обоих приводных концов внутренней жилы;
• типу, диаметру и способу фиксации соединительных наконечников;
• размерам накидной гайки и ответного места на спидометре;
• длине участков жилы, выступающих из оболочки;
• маршруту прокладки между приводом и прибором без натяжения.

Особенно внимательно сопоставляйте окончания троса. В ассортименте деталей для ИЖ встречаются варианты «квадрат», «лопатка» и другие исполнения, которые нельзя считать взаимозаменяемыми только по названию марки. Точная модель мотоцикла, год выпуска и установленный ранее привод также могут влиять на подбор. Если старый трос сохранился, его удобнее использовать как физический образец для проверки размеров и соединений.

Установка и проверка

Перед монтажом осмотрите привод и вход спидометра: в посадочных местах не должны оставаться обломки старой жилы или загрязнения, мешающие правильному соединению. Приводной конец вводят в ответную часть полностью, без перекоса и принудительного проворачивания инструментом. Затем фиксируют наконечники и прокладывают оболочку по штатному маршруту. Трос не должен быть натянут, зажат соседними деталями или образовывать резкие перегибы, поскольку это затрудняет вращение жилы и способно вызвать нестабильные показания.

При прокладке учитывайте поворот руля и перемещение передней подвески: оболочке нужен достаточный свободный изгиб во всем рабочем диапазоне. Одновременно исключите контакт с горячими поверхностями, острыми кромками и подвижными деталями. После сборки проверьте надежность креплений, отсутствие заломов и реакцию спидометра. Если новая деталь установлена правильно, но показания не появились, следует отдельно диагностировать колесный или трансмиссионный привод и прибор.

Трос спидометра ИЖ EVO подходит для ремонта механического привода показаний скорости при подтвержденном совпадении длины, наконечников и креплений. Тщательная проверка этих параметров перед монтажом помогает избежать ситуации, когда оболочка подходит по маршруту, но один из концов невозможно корректно соединить с мотоциклом.
