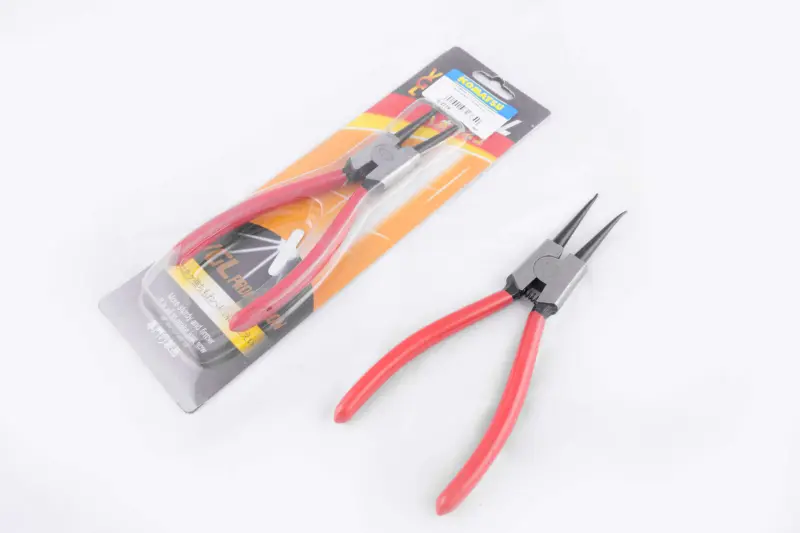

Съемник наружных стопорных колец KOMATCU на разжим

Съемник наружных стопорных колец KOMATCU на разжим

Специализированные щипцы предназначены для снятия и установки наружных стопорных колец с монтажными отверстиями. При сведении рукояток прямые узкие наконечники расходятся и раскрывают кольцо. Благодаря такому принципу действия крепеж можно вывести из канавки на валу или вернуть на посадочное место без поддевания отверткой и других неподходящих приемов.

Назначение и принцип работы

Наружные стопорные кольца применяются для осевой фиксации деталей на валах. Для демонтажа наконечники съемника вводят в два монтажных отверстия, после чего рукоятки плавно сводят. Кольцо увеличивается в диаметре, выходит из канавки и снимается через конец вала. При установке его раскрывают лишь настолько, насколько необходимо для прохода к посадочному месту, а затем осторожно отпускают в канавку.

Прямые наконечники рассчитаны на работу при свободном доступе вдоль оси вала. Такая форма подходит для открыто расположенных колец, перед которыми нет корпуса или соседней детали, мешающей подвести инструмент. Узкие рабочие концы входят в отверстия крепежа, шарнир передает движение рукояток губкам, а красные накладки обеспечивают удобную поверхность для удержания щипцов.

Что проверить перед покупкой

• Расположение кольца. Инструмент предназначен для наружного крепежа, установленного на валу. Для кольца внутри отверстия требуются щипцы с противоположным действием.
• Направление движения. При сжатии рукояток наконечники этой модели расходятся. Именно такое действие необходимо для увеличения диаметра наружного кольца.
• Форма доступа. Прямые рабочие концы удобны при осевом подходе. Для кольца, расположенного глубоко, сбоку или за препятствием, могут потребоваться изогнутые щипцы.
• Соответствие отверстиям. Диаметр наконечников должен подходить к монтажным отверстиям кольца. Концы должны входить достаточно глубоко и одновременно, без перекоса.
• Требуемое раскрытие. Размер кольца необходимо сопоставить с рабочим диапазоном инструмента. Выбирать щипцы только по длине или внешнему виду рукояток недостаточно.

Как пользоваться съемником

Перед работой очистите кольцо и канавку от грязи, чтобы оба наконечника полностью вошли в отверстия. Расположите щипцы без перекоса, удерживая кольцо перпендикулярно оси вала. Сводите рукоятки постепенно: крепеж следует раскрывать только до диаметра, необходимого для снятия или установки. Чрезмерное растягивание способно деформировать кольцо и ухудшить его посадку.

Во время демонтажа удерживайте инструмент устойчиво и контролируйте снятое кольцо: упругий крепеж может сорваться с наконечников. Для защиты глаз используйте подходящие защитные очки. Освободите пространство вокруг места ремонта, чтобы небольшая деталь не потерялась после снятия. Щипцы не следует применять вместо кусачек, обычных пассатижей или рычага, поскольку их тонкие наконечники предназначены именно для монтажных отверстий.

После установки проверьте, что кольцо вошло в канавку по всей окружности, не осталось перекошенным и надежно удерживает фиксируемую деталь. По завершении работы очистите щипцы, вытрите их насухо и осмотрите шарнир и наконечники. Съемник KOMATCU подходит для гаража, мастерской и сервисного обслуживания техники, когда требуется аккуратно работать с наружными стопорными кольцами при прямом доступе.
