Патрон выжимного подшипника с рычагом DIGGER для мотоблока 190N/195N, d 30 мм

Патрон выжимного подшипника с рычагом DIGGER для мотоблока 190N/195N

Деталь предназначена для механизма сцепления мотоблоков с двигателями серий 190N и 195N мощностью 12/15 л. с. Патрон служит опорой для выжимного подшипника и участвует в передаче движения от привода сцепления. При воздействии на привод рычаг поворачивает механизм выжима, благодаря чему подшипник перемещается в требуемом направлении и сцепление разъединяется.

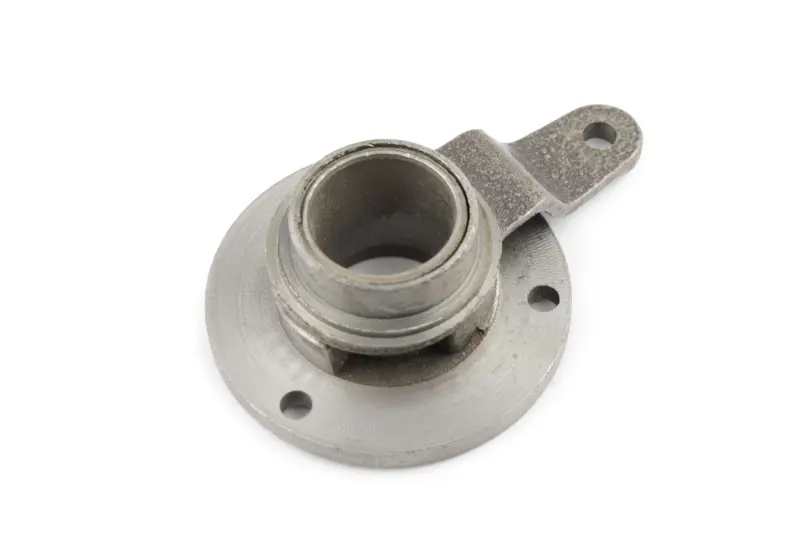

Конструкция объединяет цилиндрическую посадочную часть, круглый крепёжный фланец и рычаг. На фланце предусмотрены два отверстия для фиксации детали, а на конце рычага — отдельное отверстие для соединения с приводом. Такое исполнение позволяет установить патрон в корпусе редуктора и связать его с механизмом управления сцеплением без применения отдельного наружного рычага.

Назначение детали

Патрон удерживает выжимной подшипник в заданном положении относительно деталей сцепления и направляет его при включении привода. Исправная посадка необходима для ровного перемещения подшипника и полного разъединения сцепления. Износ цилиндрической поверхности, люфт рычага, деформация фланца или отверстий могут нарушить геометрию механизма: ход становится неравномерным, сцепление выключается не полностью, а переключение передач требует большего усилия.

Замену патрона рассматривают при заметном люфте в месте установки, повреждении рычага, выработке посадки под подшипник либо нарушении крепления к корпусу. Перед ремонтом стоит проверить и соседние детали: сам выжимной подшипник, элементы привода, крепёж и точки соединения рычага. Это помогает устранить причину неисправности, а не только её внешнее проявление.

Что проверить при подборе

• Модель силовой установки: деталь рассчитана на применение с сериями 190N и 195N, указанными для мотоблоков мощностью 12/15 л. с.
• Посадочный диаметр: заявленный внутренний размер цилиндрической части — 30 мм.
• Исполнение: патрон выполнен вместе с рычагом; важно сопоставить его направление и положение соединительного отверстия со снятой деталью.
• Крепление: необходимо сравнить форму круглого фланца, количество отверстий, их расположение и межосевое расстояние.
• Посадку подшипника: наружный профиль центральной части и её высота должны соответствовать имеющемуся механизму сцепления.

Обозначения 190N и 195N сами по себе недостаточны для выбора, поскольку редукторы и механизмы сцепления могут отличаться исполнением. Надёжнее одновременно сопоставить диаметр 30 мм, геометрию фланца, положение рычага и способ его соединения с приводом. Особенно внимательно следует проверить направление рычага: зеркально выполненная деталь может иметь похожие размеры, но не обеспечит правильное движение механизма.

Установка и регулировка

Монтаж выполняют после разборки соответствующей части сцепления и очистки посадочного места. Патрон должен устанавливаться без перекоса, а рычаг — свободно проходить предусмотренный ход без заедания и контакта с корпусом. Крепёж затягивают равномерно, после чего проверяют положение выжимного подшипника и соединяют рычаг с приводом.

После сборки требуется отрегулировать привод сцепления по руководству конкретного мотоблока. Слишком малый или чрезмерный свободный ход способен вызвать пробуксовку, неполное разъединение сцепления и ускоренный износ сопряжённых деталей. Перед началом эксплуатации полезно несколько раз проверить ход рычага при выключенном двигателе, убедиться в отсутствии заклинивания и только затем оценить работу сцепления под нагрузкой.

Патрон DIGGER подходит для ремонта механизма, в котором исходная деталь имеет совместимую посадку d 30 мм, круглый двухточечный фланец и рычаг аналогичной конфигурации. Точное сопоставление этих признаков позволяет восстановить правильное перемещение выжимного подшипника и штатное управление сцеплением мотоблока.
