Статор генератора Yamaha YBR125

Статор генератора Yamaha YBR125

Статор предназначен для восстановления генераторного узла мотоцикла Yamaha YBR125. Это неподвижная часть системы, работающая вместе с ротором и участвующая в выработке электроэнергии для бортовых цепей. Деталь пригодится при ремонте мотоцикла, когда требуется заменить повреждённую обмотку и вернуть штатное подключение генератора к проводке.

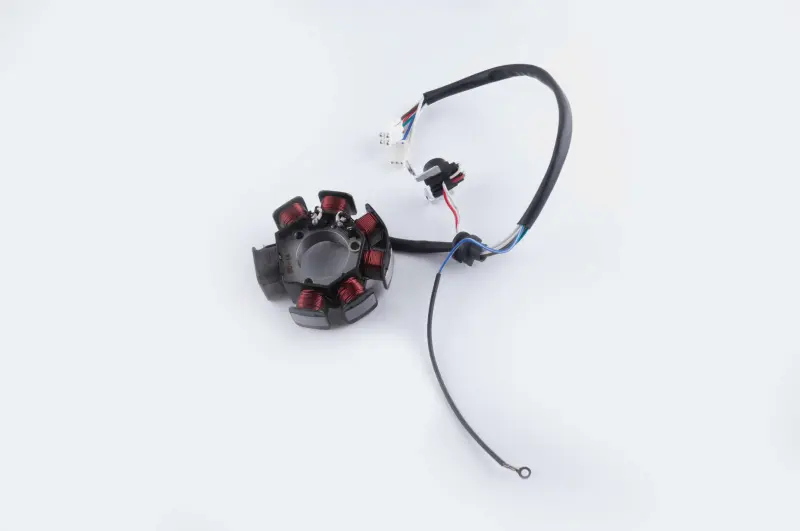

Конструкция выполнена по схеме 6+1 катушек. От статора выведен жгут проводов с двумя разъёмами: на 4 и на 3 контакта. Такое исполнение важно учитывать при подборе: для корректной установки должны совпадать не только название модели, но и расположение крепёжных отверстий, форма основания, число катушек, разъёмы и длина жгута старой детали.

Неисправность статора может проявляться нарушениями работы электрической системы: аккумулятор получает недостаточный заряд, освещение или другие потребители работают нестабильно, возникают проблемы с запуском. Однако похожие симптомы могут быть связаны также с проводкой, соединениями, регулятором напряжения или аккумулятором. Поэтому перед заказом полезно проверить электрическую цепь и сравнить снятый узел с заменой по всем посадочным и подключаемым элементам.

Преимущества:

• предназначен для генераторной системы Yamaha YBR125;
• схема обмоток 6+1;
• жгут проводов уже выведен из корпуса статора;
• два разъёма для подключения к штатной проводке: 4- и 3-контактный;
• подходит для плановой замены неисправного статора при ремонте электрооборудования.

Что проверить перед покупкой

Сверьте старую деталь с товаром по количеству катушек и контактов в каждой фишке. Отдельное внимание уделите форме штекеров: разъём должен совпадать по типу и ключу, а провода — без натяжения доходить до штатных точек подключения. Если на мотоцикле ранее меняли двигатель, крышку генератора или жгут проводки, одной маркировки YBR125 для подбора может быть недостаточно.

Монтаж выполняют после доступа к генераторному узлу. При установке важно аккуратно проложить проводку по штатному маршруту, не зажимать её крышкой и проверить состояние уплотнения крышки генератора. Контакты разъёмов должны быть чистыми и надёжно соединёнными: плохой контакт способен вызвать те же сбои, что и неисправная обмотка. После сборки стоит проверить работу зарядной системы и потребителей мотоцикла.

Статор генератора Yamaha YBR125 выбирают как замену узла с повреждённой обмоткой или нарушенным подключением. Сопоставление конфигурации 6+1, двух разъёмов и крепёжной части со снятым статором поможет приобрести деталь для ремонта без несовпадений при установке.
