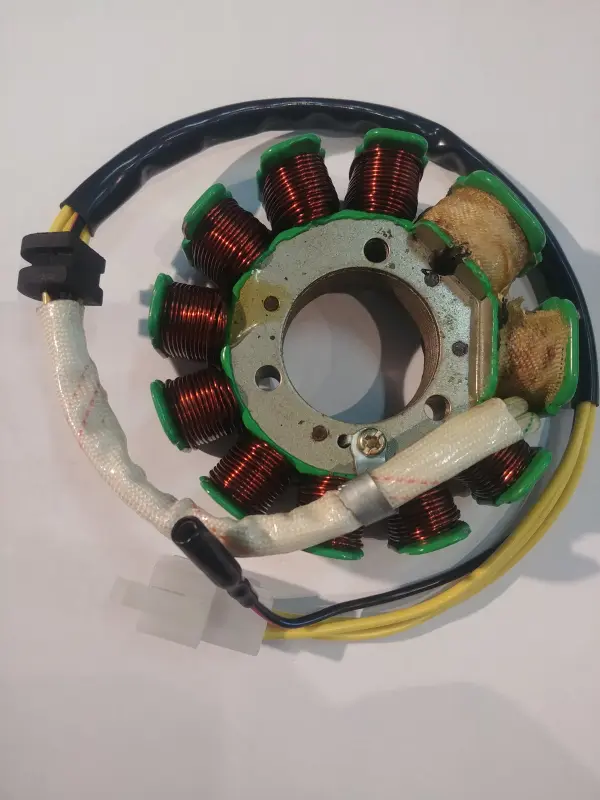

Статор генератора JIANXING для 4T CB/CG 125/150, 9+2 катушки

Статор генератора JIANXING для 4T CB/CG 125/150

Статор предназначен для ремонта генератора мотоциклетных четырёхтактных двигателей серий CB/CG 125/150. Это неподвижная часть генератора, которая работает совместно с ротором и участвует в выработке электрической энергии для бортовых цепей мотоцикла. Деталь выбирают для замены повреждённого штатного статора, когда при диагностике установлена неисправность обмоток или требуется узел с такой же конструкцией и схемой подключения.

Статор имеет конфигурацию 9+2 катушки: девять основных и две дополнительные. Он выполнен на монтажной пластине с крепёжными отверстиями, оснащён проводкой и разъёмами для соединения со штатной электросистемой. Такая комплектация позволяет заменить узел в сборе при условии полного совпадения посадочных точек, расположения проводов и электрических подключений.

Когда стоит проверить статор

Диагностика узла необходима при перебоях в работе электрооборудования, проблемах с зарядкой аккумулятора или нестабильном питании потребителей. Эти признаки не всегда указывают только на статор, поэтому перед заменой важно проверить обмотки и осмотреть связанные элементы системы. Если обнаружены повреждённый провод, ненадёжный контакт или окисление соединения, причину неисправности также необходимо устранить.

Замена статора является частью ремонта генератора. До установки следует оценить состояние ротора, регулятора напряжения, посадочного места, проводки и контактов разъёмов. Такой осмотр помогает исключить неисправности смежных элементов и не оставлять без внимания повреждения, которые могут влиять на работу электрической системы после монтажа.

Что важно при подборе

Обозначение CB/CG 125/150 и одинаковый рабочий объём двигателя сами по себе не гарантируют взаимозаменяемость генераторных узлов. В первую очередь сравните старый статор с этой моделью по конфигурации обмоток: количество катушек должно соответствовать схеме 9+2. Затем сопоставьте монтажную пластину, форму центрального отверстия и расположение всех крепёжных точек.

Отдельно проверьте количество и тип разъёмов, длину проводки, направление её выхода и способ прокладки жгута. У статоров для двигателей близкого объёма могут различаться посадочные элементы и электрическая схема. Если крепления или подключения не совпадают, устанавливать деталь только на основании обозначения серии двигателя не следует.

Установка и подключение

Перед началом работ отключите питание мотоцикла. Статор устанавливают на предусмотренное посадочное место, совмещая крепёжные отверстия монтажной пластины. Проводку необходимо аккуратно провести по штатному маршруту, не допуская натяжения, пережатия и контакта жгута с подвижными или нагревающимися частями двигателя.

После монтажа убедитесь, что разъёмы соединены правильно, контакты надёжно зафиксированы, а проводка не мешает работе других деталей. Затем проверьте работу электрической системы и зарядку аккумулятора. Статор JIANXING подходит для восстановления штатной схемы генератора 4T CB/CG 125/150, если конфигурация 9+2 катушки, точки крепления, посадочные элементы и электрические соединения полностью соответствуют снятому узлу.
