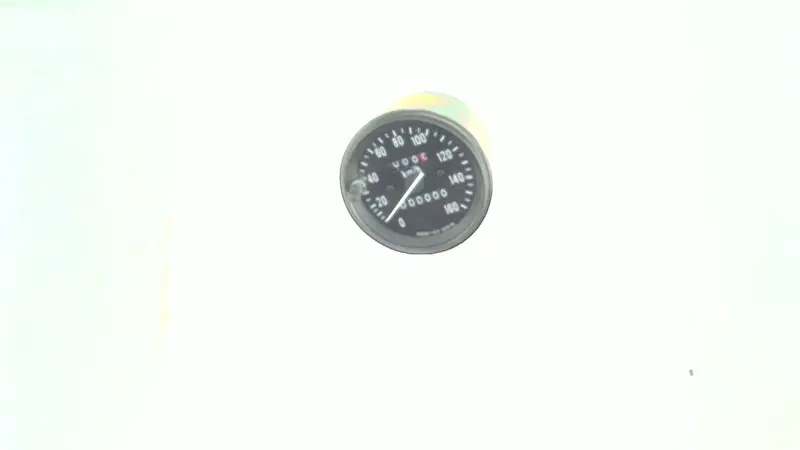

Спидометр ИЖ 0–160 км/ч с суточным пробегом

Спидометр для мотоцикла ИЖ 0–160 км/ч

Стрелочный спидометр предназначен для контроля скорости движения мотоцикла ИЖ и учета пройденного расстояния. Круглый прибор рассчитан на установку в соответствующее посадочное место приборной панели. Черный циферблат с контрастной разметкой позволяет быстро считывать показания, не отвлекаясь от дороги. Шкала размечена в километрах в час и охватывает диапазон от 0 до 160 км/ч.

Конструкция объединяет указатель скорости, счетчик общего пробега и отдельный счетчик суточного пробега. Общий одометр помогает учитывать суммарное расстояние, пройденное мотоциклом, а дополнительный счетчик удобен для контроля пробега за отдельную поездку, между заправками или после обслуживания. Такое исполнение подходит для восстановления штатной информативности приборной панели без установки цифрового устройства.

Назначение и принцип работы

Прибор относится к механическим магнитоиндукционным спидометрам с приводом от гибкого вала. Вращение передается от привода спидометра через вал к механизму указателя и счетчиков. Стрелка отображает текущую скорость, а счетный механизм фиксирует пройденное расстояние. Для корректной работы важна исправность всей связанной системы: привода на мотоцикле, гибкого вала, соединений и самого прибора.

Замена спидометра требуется, если стрелка перестала двигаться, заметно колеблется, заедает или возвращается к нулю с задержкой. Причиной обращения к прибору также становятся остановка одного из счетчиков, повреждение циферблата, стекла либо корпуса. Перед заменой полезно проверить гибкий вал и привод: неисправность этих деталей может создавать те же признаки, что и поломка механизма спидометра.

Что проверить при подборе

• Посадочное исполнение. Сопоставьте диаметр корпуса, глубину места установки и способ фиксации со старым прибором.
• Соединение привода. Проверьте тип присоединения гибкого вала, резьбу накидной гайки и форму приводного наконечника.
• Шкалу. Эта версия имеет стрелочную шкалу 0–160 км/ч с указанием скорости в километрах в час.
• Счетчики пробега. На циферблате предусмотрены окна общего и суточного пробега; при подборе следует учитывать необходимость механизма сброса суточных показаний.
• Размещение в панели. Сверьте положение корпуса и доступное пространство для подключения вала без резких изгибов.

Карточки аналогичного исполнения относят спидометр СП-158 к мотоциклам ИЖ «Планета» и «Юпитер», однако конкретную модификацию мотоцикла необходимо сопоставить со штатным прибором. Одинаковый внешний диаметр сам по себе не подтверждает совместимость: различаться могут приводное соединение, посадочная глубина, крепление и передаточное отношение системы.

Установка и проверка

Перед монтажом осмотрите привод и гибкий вал, убедитесь в отсутствии заломов, поврежденной оболочки и заедания наконечника. Вал должен входить в приводное гнездо без перекоса, а соединительная гайка — затягиваться ровно, без повреждения резьбы. При прокладке не допускайте малого радиуса изгиба и натяжения: это увеличивает сопротивление вращению и может вызвать дрожание стрелки или ускоренный износ механизма.

После установки проверьте возврат стрелки к нулевой отметке, равномерность показаний и работу обоих счетчиков. Первую проверку выполняют на небольшой скорости, контролируя отсутствие постороннего шума и рывков стрелки. Спидометр подходит для ремонта приборной части мотоцикла ИЖ, когда требуется сохранить классическое круглое исполнение, аналоговую индикацию скорости и механический учет общего и суточного пробега.
