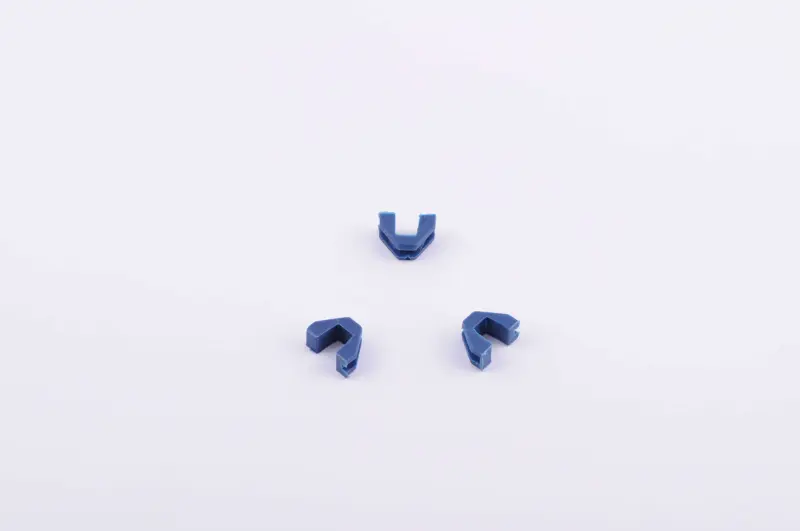

Направляющие вариатора GY6 50 4T, синие, комплект 3 шт.

Синие направляющие вариатора для GY6 50 4T

Комплект из трех направляющих предназначен для переднего вариатора четырехтактных скутеров с двигателями семейства GY6 50. Эти небольшие детали устанавливаются между подвижной частью вариатора и задней направляющей пластиной. Они удерживают пластину в предусмотренном положении и позволяют ей перемещаться по заданной траектории при изменении положения роликов и передаточного отношения бесступенчатой трансмиссии.

Во время работы двигателя ролики перемещаются по дорожкам вариатора, а подвижная щека меняет положение относительно неподвижной половины шкива. Направляющие сопровождают движение задней пластины по пазам, ограничивают нежелательный боковой люфт и препятствуют ее непосредственному контакту с направляющими участками вариатора. Исправное состояние этих деталей важно для ровного перемещения пластины, предсказуемой реакции трансмиссии на набор и сброс оборотов, а также отсутствия лишнего стука в корпусе вариатора.

Назначение и признаки износа

Направляющие постепенно изнашиваются из-за постоянного перемещения пластины, вибрации и контакта с пазами. Поводом для проверки становятся увеличенный люфт пластины, посторонний стук со стороны крышки вариатора, рывки при разгоне или сбросе газа, сколы, трещины и заметная выработка самих деталей. Такие симптомы могут иметь и другие причины, поэтому при разборке следует осматривать весь вариатор: ролики и их дорожки, поверхности щек, втулку, ремень, крепеж и посадочные места.

Комплект позволяет заменить сразу все три направляющие. Одновременная установка одинаковых деталей помогает избежать ситуации, когда одна новая направляющая работает вместе с двумя уже изношенными и пластина сохраняет неравномерный люфт. Синий цвет отличает этот вариант от стандартных исполнений, однако обозначение «тюнинг» не следует воспринимать как обещание изменения скорости или динамики скутера: результат работы трансмиссии зависит также от вариатора, массы роликов, состояния ремня и других компонентов.

Совместимость и подбор

• Тип техники: четырехтактные китайские скутеры семейства GY6 50.
• Рабочий объем: 50 см³.
• Совместимые двигатели: 139QMA, 1P39QMA, 139QMB и 1P39QMB.
• Место установки: направляющие пазы задней пластины переднего вариатора CVT.
• Количество: три детали одинакового назначения.
• Цвет: синий.

Обозначения GY6 50 или 139QMB сами по себе не исключают различий между установленными вариаторами. Перед заказом сопоставьте форму направляющих, ширину их посадочной части, расположение выступов и профиль пазов со снятыми деталями. Особенно внимательно проверяйте соответствие, если вариатор ранее менялся на нестандартный или тюнинговый: он может использовать направляющие другой формы, даже если двигатель относится к указанному семейству.

Рекомендации по установке

Монтаж выполняют после снятия крышки трансмиссии и разборки переднего вариатора. Посадочные пазы и заднюю пластину необходимо очистить от пыли и остатков изношенных деталей, затем проверить их на задиры, трещины и чрезмерную выработку. Каждую направляющую устанавливают в соответствующий паз в том же положении, которое предусмотрено формой пластины и вариатора. Детали должны садиться без перекоса, а пластина — перемещаться ровно, без заклинивания и чрезмерного бокового хода.

После сборки важно правильно расположить ролики, втулку, ремень, шайбы и остальные снятые компоненты, а крепеж затянуть с моментом, установленным производителем конкретного скутера. Если пазы или пластина сильно повреждены, установка одних направляющих не устранит люфт и шум — потребуется обслуживание поврежденных частей вариатора. Этот комплект подходит для планового ремонта и восстановления корректного перемещения задней пластины на совместимом вариаторе GY6 50 4T.
