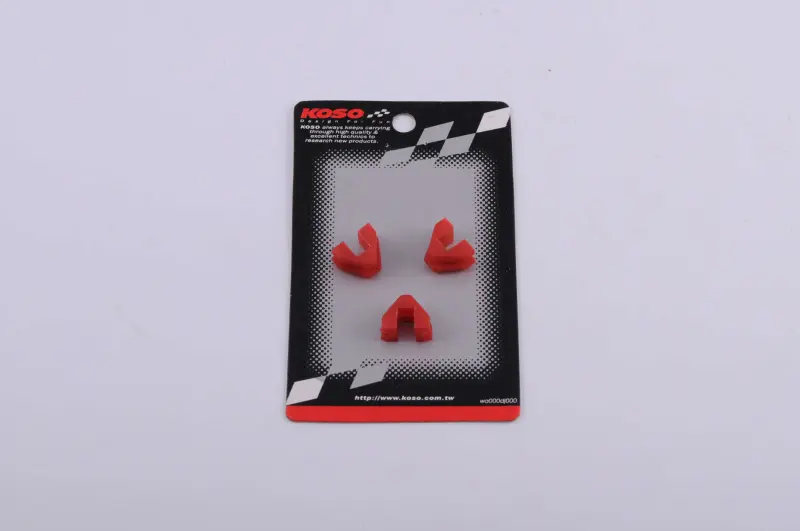

Слайдеры вариатора KOSO для 4T GY6 50, красные, 3 шт.

Слайдеры вариатора KOSO для 4T GY6 50

Комплект из трех красных направляющих предназначен для переднего вариатора скутеров с четырехтактным двигателем GY6 50. Эти небольшие детали устанавливаются по краям рамповой пластины и входят в соответствующие пазы подвижной щеки. Они задают пластине правильную траекторию, ограничивают ее боковое смещение и помогают деталям вариатора перемещаться согласованно при разгоне и снижении скорости.

Слайдеры работают вместе с рамповой пластиной, роликами и подвижной щекой. Когда обороты двигателя изменяются, ролики перемещаются по дорожкам и воздействуют на пластину, а направляющие скользят по своим посадочным пазам. Благодаря этому щека движется вдоль втулки без лишнего перекоса, а ремень может менять свое положение между половинами шкива. Исправное состояние направляющих влияет не на массу роликов и не на настройку оборотов, а на точность и плавность механического перемещения деталей вариатора.

Когда требуется замена

Направляющие относятся к изнашиваемым деталям переднего вариатора. Во время эксплуатации их поверхности постоянно контактируют с пазами. Постепенный износ увеличивает зазор между рамповой пластиной и подвижной щекой, из-за чего пластина получает лишнюю свободу движения. Это может сопровождаться дребезгом или стуком со стороны крышки трансмиссии, рывками при изменении скорости, неравномерной реакцией на газ и менее плавным ходом вариатора.

• Слайдеры проверяют при появлении люфта рамповой пластины, сколов, трещин или заметно изношенных контактных граней.
• Три направляющие целесообразно устанавливать одновременно, чтобы все точки опоры имели одинаковое состояние.
• Во время обслуживания стоит также осмотреть посадочные пазы, дорожки роликов, сами ролики и поверхности подвижной щеки.
• Новые детали должны свободно входить в предусмотренные места без перекоса, но не болтаться в пазах.

Совместимость и подбор

Комплект рассчитан на вариатор четырехтактной платформы GY6 50. Обозначение двигателя остается основным критерием подбора, однако перед установкой необходимо сопоставить конфигурацию рамповой пластины со снятыми деталями. Проверяют количество направляющих, форму посадочных мест, расположение центральной U-образной выемки и прилегание боковых граней. Такое сравнение особенно полезно, если вариатор ранее менялся целиком или на скутере установлен нештатный комплект.

Красный цвет помогает отличить новые направляющие во время сборки и последующего осмотра, но не определяет их совместимость. Также не следует подбирать эти детали только по внешнему сходству со слайдерами вариаторов другого объема или семейства. Неподходящая форма может препятствовать свободному перемещению рамповой пластины либо создавать лишний зазор.

Установка в вариатор

Для замены открывают отсек ременной трансмиссии и снимают переднюю часть вариатора в последовательности, предусмотренной конструкцией скутера. Направляющие устанавливают в три посадочных участка рамповой пластины, сохраняя одинаковую ориентацию каждой детали относительно пазов подвижной щеки. Ролики должны оставаться на своих дорожках, а пластина после сборки — ровно садиться в щеку.

До окончательной установки узла полезно вручную проверить его ход: рамповая пластина со слайдерами должна перемещаться по направляющим без заеданий и заметного перекоса. Если движение остается тугим или присутствует большой люфт, необходимо повторно проверить ориентацию деталей, состояние пазов и соответствие выбранного комплекта. Слайдеры KOSO подходят для планового обслуживания или восстановления вариатора GY6 50, когда требуется убрать последствия износа направляющих и вернуть пластине контролируемое перемещение.
