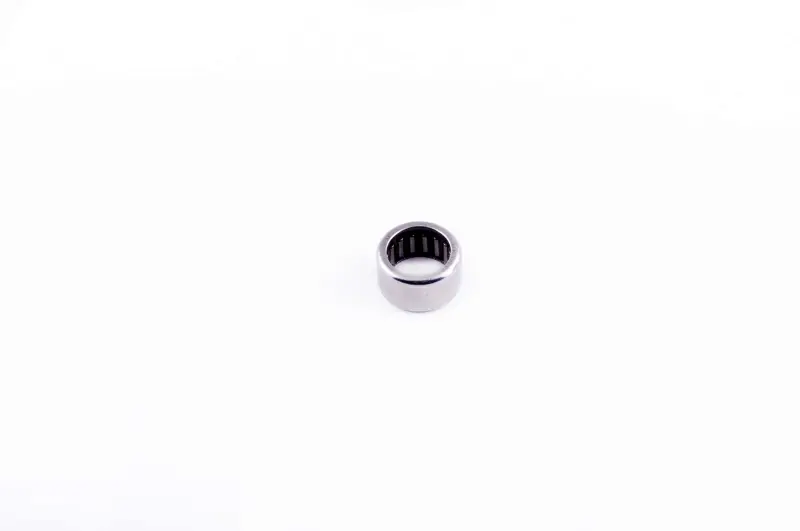

Игольчатый подшипник HK1512 КПП 4T CB125/150 HONGJU

Игольчатый подшипник HK1512 для КПП 4T CB125/150

HONGJU HK1512 предназначен для ремонта коробки передач четырехтактной мототехники семейства CB125/150. Это компактный радиальный игольчатый подшипник с тонкостенной наружной обоймой и сепаратором, который удерживает длинные цилиндрические ролики в правильном положении. Деталь устанавливается в корпус и служит опорой вращающегося вала, обеспечивая его соосное движение под радиальной нагрузкой.

Размер HK1512 — 15×21×12 мм: диаметр под роликами составляет 15 мм, наружный диаметр обоймы — 21 мм, ширина — 12 мм. Эти три параметра необходимо проверять одновременно. Совпадения только внутреннего или наружного диаметра недостаточно: другая ширина способна изменить положение вала относительно шестерен и соседних деталей. Обозначение HK относится к игольчатым подшипникам со штампованной наружной обоймой, открытыми торцами и без встроенного внутреннего кольца.

Особенности конструкции

• Игольчатые ролики: воспринимают радиальную нагрузку при небольшой высоте поперечного сечения, поэтому подшипник подходит для ограниченного пространства внутри корпуса КПП.
• Тонкостенная наружная обойма: формирует дорожку качения в корпусе и позволяет получить компактную опору без массивного наружного кольца.
• Сепаратор: распределяет ролики по окружности и поддерживает их взаимное положение во время вращения.
• Открытые торцы: вал проходит через подшипник насквозь; конструкция HK1512 не имеет глухого металлического дна или встроенных уплотнений.
• Исполнение без внутреннего кольца: ролики работают по подготовленной поверхности вала либо по отдельному совместимому кольцу, если оно предусмотрено конструкцией конкретной коробки.

Как проверить совместимость

Указание CB125/150 охватывает несколько вариантов двигателей и коробок передач, поэтому перед установкой нужно сопоставить снятую деталь, посадочное место и схему конкретного мотора. Проверьте размеры 15×21×12 мм, открытое исполнение, положение подшипника в картере, диаметр опорной поверхности вала и наличие либо отсутствие отдельного внутреннего кольца. Новый подшипник должен полностью повторять штатную посадку и не менять осевое расположение деталей трансмиссии.

При дефектовке осматривают не только старый подшипник. На поверхности вала и в отверстии корпуса не должно быть выраженной выработки, задиров, овальности или повреждений, мешающих точной посадке. Если ролики работали непосредственно по валу, установка новой детали на изношенную дорожку не устранит люфт и шум. Также следует проверить соседние шестерни и опоры вала: неисправность одной позиции может сопровождаться повреждением сопряженных деталей.

Установка и обслуживание

Монтаж выполняют после очистки посадочного отверстия и проверки его состояния. Тонкостенную обойму запрессовывают ровно, без перекоса, используя оправку подходящего диаметра и опираясь на наружную часть детали. Удары по роликам или сепаратору недопустимы: деформация небольшой обоймы нарушает геометрию дорожки качения. Смазку и ориентацию подшипника выбирают по устройству конкретной КПП и требованиям к обслуживанию двигателя.

HK1512 выбирают при ремонте, когда появляются люфт вала, посторонний шум, шероховатое вращение либо обнаруживаются поврежденные ролики и обойма. После сборки вал должен вращаться свободно, без заеданий и заметного радиального перемещения. Для уверенного подбора ориентируйтесь на конструкцию штатной опоры и фактические размеры, а принадлежность к CB125/150 используйте как дополнительный критерий совместимости.
