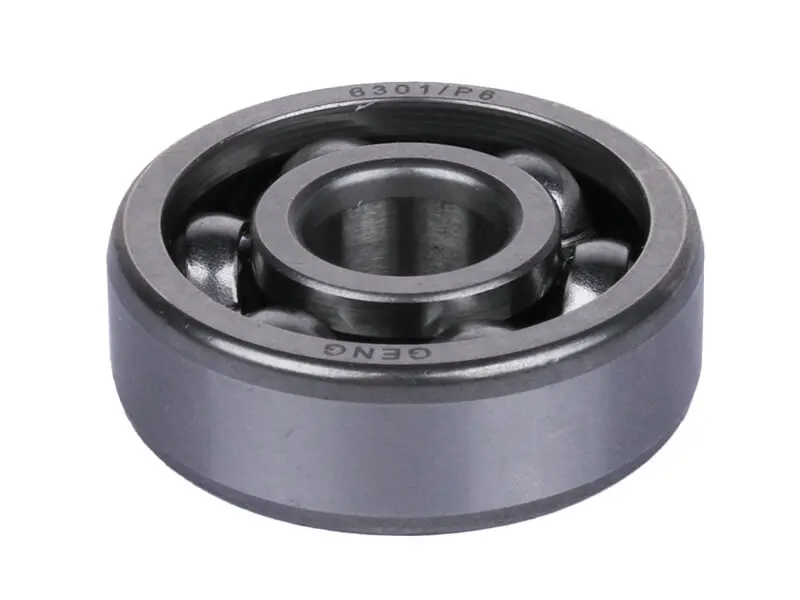

Подшипник AMG 6301/13/P53 для 171FMM/CB-250

Подшипник AMG 6301/13/P53 для 171FMM/CB-250

Шариковый подшипник 6301/13/P53 предназначен для ремонта двигателя мотоцикла с обозначением 171FMM/CB-250. Он служит опорой вращающейся детали: внутреннее и наружное кольца разделены шариками, благодаря чему сопряженные части могут вращаться с меньшим трением. Исправный подшипник помогает удерживать вал в предусмотренном положении, поддерживает равномерное вращение и не создает лишнего сопротивления в месте установки.

Эта позиция подходит для планового восстановления двигателя и ремонта после выявления износа установленного подшипника. Обозначения 171FMM и CB-250 указывают область применения, однако окончательный подбор выполняют по конкретному месту установки. Перед заказом необходимо сопоставить исполнение снятой детали, посадочные размеры вала и корпуса, ширину, форму колец и требования руководства по ремонту конкретного мотоцикла. Одного совпадения названия двигателя недостаточно, если мотор ранее разбирали или в него устанавливали детали другого исполнения.

Что проверить при подборе

Особого внимания требует внутренний диаметр. Для обозначения 6301/13 профильные таблицы указывают посадку 13 мм при наружном диаметре 37 мм и ширине 12 мм, тогда как в исходных данных этой позиции присутствует запись 12×37×12. Поэтому размер нельзя выбирать только по краткому обозначению в карточке. Измерьте вал и снятый подшипник штангенциркулем, отдельно проверив внутренний диаметр, наружный диаметр и ширину. Такая проверка предотвращает покупку детали, которая не установится на вал или не обеспечит правильную посадку в корпусе.

Сравните также конструкцию демонтированного подшипника: наличие или отсутствие защитных шайб и уплотнений, положение в двигателе и способ смазывания. Не добавляйте произвольно густую смазку и не меняйте конструктивное исполнение без требований ремонтной документации. Подшипник должен работать с предусмотренной для конкретного места системой смазывания, а его кольца — надежно располагаться на исправных посадочных поверхностях.

Когда требуется замена

Поводом для разборки и проверки становятся посторонний шум, ощутимый люфт, затрудненное или неравномерное вращение. После снятия оценивают состояние колец, дорожек качения, шариков и сепаратора. Следы коррозии, выкрашивание, задиры, деформация, заметный люфт либо шероховатый ход указывают на необходимость установки исправной детали. Одновременно следует проверить вал и корпус: новый подшипник не устранит проблему, если посадочное место разбито, загрязнено или повреждено.

Рекомендации по установке

Монтаж выполняют в чистой рабочей зоне. Вал, отверстие корпуса, упорные поверхности и канавки предварительно очищают от загрязнений и остатков старой смазки, затем проверяют на заусенцы и повреждения. Подшипник устанавливают ровно, без перекоса, используя подходящую оправку или пресс. Усилие передают на то кольцо, которое садится с натягом: при монтаже на вал — на внутреннее, при запрессовке в корпус — на наружное. Нельзя передавать монтажную нагрузку через шарики, поскольку это может повредить дорожки еще до запуска двигателя.

Прямые удары молотком по кольцам, сепаратору или шарикам недопустимы. После посадки проверяют, что подшипник дошел до предусмотренного упора, не перекошен и вращается без заеданий. Дальнейшую сборку, смазывание и затяжку крепежа выполняют по документации двигателя. Если для доступа к детали требуется разделение картера или демонтаж ответственных частей мотора, работу стоит поручить мастеру с подходящим съемным и монтажным инструментом.

Основные данные

• Тип: шариковый подшипник для двигателя мотоцикла.
• Обозначение позиции: 6301/13/P53.
• Заявленное применение: 171FMM/CB-250.
• Бренд в товарном наименовании: AMG.

Подшипник выбирают для конкретного двигателя только после размерной проверки. Сопоставление трех посадочных размеров, исполнения снятой детали и состояния вала с корпусом дает надежнее результат, чем подбор исключительно по модели мотоцикла. До установки сохраняйте деталь чистой и не проворачивайте ее в загрязненной среде.
