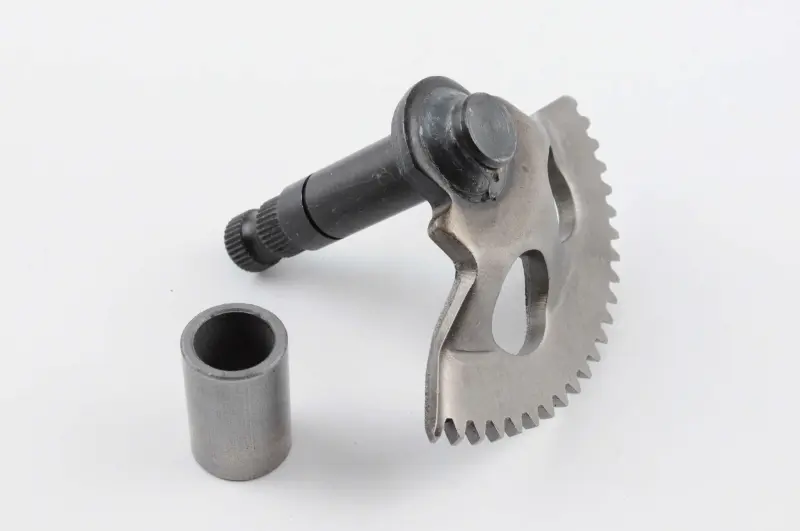

Сектор кикстартера Yamaha JOG 90 / 2T Stels 50 с втулкой

Сектор кикстартера Yamaha JOG 90 / 2T Stels 50 с втулкой

Заводной сектор, также называемый полумесяцем, предназначен для ремонта ножного пускового механизма двухтактных скутеров Yamaha JOG 90 и Stels 50. Деталь принимает движение от рычага кикстартера и через зубчатое зацепление передает его далее на пусковой механизм. Такая замена актуальна, когда ножка начинает проскальзывать, ее ход сопровождается хрустом или запуск становится нестабильным из-за износа зубьев и посадочных поверхностей.

Конструкция и назначение

Сектор выполнен как единая деталь с валом. На рабочей части расположен дугообразный зубчатый венец, который включается в зацепление при нажатии на ножку. На наружном конце вала предусмотрены шлицы для соединения с рычагом кикстартера. Вместе с сектором поставляется отдельная цилиндрическая втулка, поддерживающая вал в месте посадки. Такое исполнение позволяет заменить не только изношенный полумесяц, но и связанную с его установкой втулку.

Во время нажатия на рычаг вал поворачивает сектор, его зубья взаимодействуют с ответной шестерней и обеспечивают прокручивание пусковой части двигателя. После отпускания рычага механизм должен свободно вернуться в исходное положение. Состояние сектора напрямую влияет на полноту хода ножки и стабильность зацепления: поврежденные или скругленные зубья могут срываться под нагрузкой, а люфт в посадке нарушает взаимное положение деталей.

Что проверить при подборе

Название модели скутера — важный, но не единственный критерий. Перед заказом следует сопоставить старую деталь с новой по общей форме, направлению и длине зубчатой дуги, расположению ограничителей, конструкции вала и шлицевого конца. Также необходимо проверить посадочные размеры втулки и место ее установки. Особенно внимательно подбирают запчасть для техники, которая ранее ремонтировалась или оснащена другим вариантом двигателя либо крышки пускового механизма.

• Назначение: передача движения от ножки кикстартера к пусковой части двигателя.
• Конструкция: вал со шлицевым наружным концом и секторным зубчатым венцом.
• Применение: Yamaha JOG 90, модификация Jog 90 3WF (CY90), а также двухтактные Stels 50.
• Состав позиции: заводной сектор и отдельная втулка.

Рекомендации по установке

До сборки стоит осмотреть ответную шестерню, возвратную пружину, рычаг, посадочное место втулки и внутреннюю поверхность крышки. Если на соседних деталях остались сколы, сильная выработка или чрезмерный люфт, установка одного нового сектора может не устранить причину проскальзывания. Зубья должны входить в зацепление без перекоса и заклинивания, а вал — вращаться в посадке без заметного бокового перемещения.

При монтаже втулку устанавливают в предназначенное для нее посадочное место, после чего собирают сектор вместе с остальными деталями кикстартера в правильном взаимном положении. Перед окончательной сборкой необходимо вручную проверить рабочий ход, включение зубьев и возврат ножки. Усилие на рычаге должно передаваться последовательно, без срывов и постороннего хруста. Если прежний сектор разрушился или зубья были сильно сбиты, из корпуса следует удалить металлические частицы и дополнительно проверить ответное зацепление.

Эта деталь подходит для планового восстановления ножного запуска и ремонта механизма после износа полумесяца либо его посадки. Точное сопоставление старого сектора, втулки и конфигурации установленного двигателя помогает избежать несовместимости и восстановить нормальный ход рычага без замены исправных компонентов.
