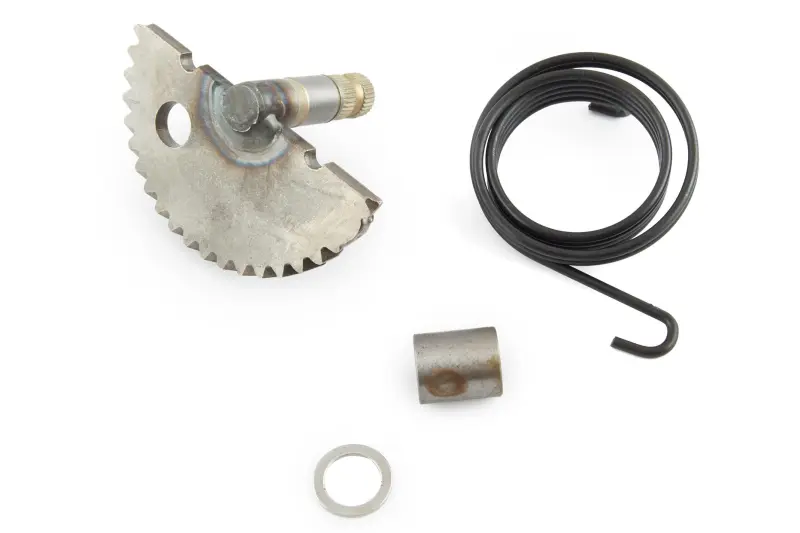

Сектор кикстартера Honda DIO с пружиной и втулкой STEEL MARK

Сектор кикстартера Honda DIO STEEL MARK

Комплект предназначен для восстановления ножного пускового механизма скутеров Honda DIO. Зубчатый полумесяц воспринимает движение рычага кикстартера и передает его сопряженной детали механизма, благодаря чему при нажатии на ножку проворачивается стартерная часть двигателя. Позиция подходит для ремонта, при котором изношены зубья сектора, появился люфт в месте его установки либо рычаг перестал нормально возвращаться после нажатия.

Конструкция и назначение

Основная деталь представляет собой сектор с зубчатой дугой, валом и наружной шлицевой частью для установки рычага. Такая форма позволяет задействовать зацепление только в пределах хода ножки. После отпускания рычага возвратная пружина помогает вернуть механизм в исходное положение, а цилиндрическая втулка участвует в установке и поддержке вала. Сектор, пружина и втулка подобраны как детали одного пускового механизма, поэтому комплект удобен при ремонте сразу нескольких связанных мест.

Исправный сектор должен входить в зацепление без срывов и свободно проходить предусмотренный диапазон движения. Поврежденные или сильно скругленные зубья могут сопровождаться проскальзыванием ножки, хрустом либо отсутствием передачи усилия. Ослабленная, неправильно установленная или поврежденная пружина проявляется неполным возвратом рычага. Люфт вала и выработка втулки также требуют внимания, поскольку положение зубчатой дуги относительно ответной шестерни влияет на стабильность зацепления.

Что входит в набор

• Зубчатый сектор с валом — передает поворот от ножки к пусковому механизму.
• Возвратная пружина — возвращает сектор и рычаг после завершения нажатия.
• Цилиндрическая втулка — используется в месте установки вала.

Как проверить совместимость

Основной ориентир для подбора — семейство Honda DIO и исполнение установленного механизма. Аналогичный сектор STEEL MARK встречается в применении с Honda DIO AF18, AF27 и AF28, а также с родственными исполнениями на базе двигателей AF18E и AF34E. При этом внутри семейства DIO существуют разные поколения и варианты пусковых деталей, поэтому одного общего названия модели недостаточно для безошибочного выбора.

Перед покупкой сопоставьте старую деталь с новой по общей форме полумесяца, направлению и профилю зубьев, длине и диаметру вала, расположению упоров, шлицевой части, форме пружины и размеру втулки. Особенно внимательно проверяйте направление зубчатой дуги: внешне близкие секторы для других моделей Honda могут иметь иное исполнение зацепления. Если прежняя деталь разрушена, ориентируйтесь на модельный индекс скутера и конструкцию остальных деталей кикстартера.

Рекомендации по установке

Во время разборки стоит осмотреть не только полумесяц, но и ответную шестерню, посадочное место втулки, упоры и рычаг. Новый сектор не устранит проскальзывание, если сопряженные зубья уже повреждены или вал остается перекошенным из-за выработки посадки. Перед сборкой очистите механизм от металлической стружки и загрязнений, установите втулку без перекоса, правильно заведите концы пружины в предусмотренные места и задайте ей положение, обеспечивающее возврат ножки.

До закрытия корпуса проверьте движение сектора вручную: зубчатая часть должна входить в зацепление в начале нажатия, проходить ход без закусывания и возвращаться к исходному положению после снятия усилия. Рычаг устанавливают на шлицы в положении, при котором ему хватает полного хода и он не упирается в соседние детали. Такой контроль помогает обнаружить ошибку сборки до окончательной установки крышки. Комплект STEEL MARK подходит для планового восстановления кикстартера и ремонта после срыва зубьев, ухудшения возврата или появления заметного люфта.
