Заводной сектор, также называемый полумесяцем, предназначен для ножного запуска двигателя скутера. При нажатии на рычаг кикстартера деталь поворачивается вместе с валом, вводит зубчатую часть в зацепление с пусковой передачей и передает усилие дальше на механизм запуска. После отпускания рычага исправная система возвращается в исходное положение и готова к следующему нажатию.

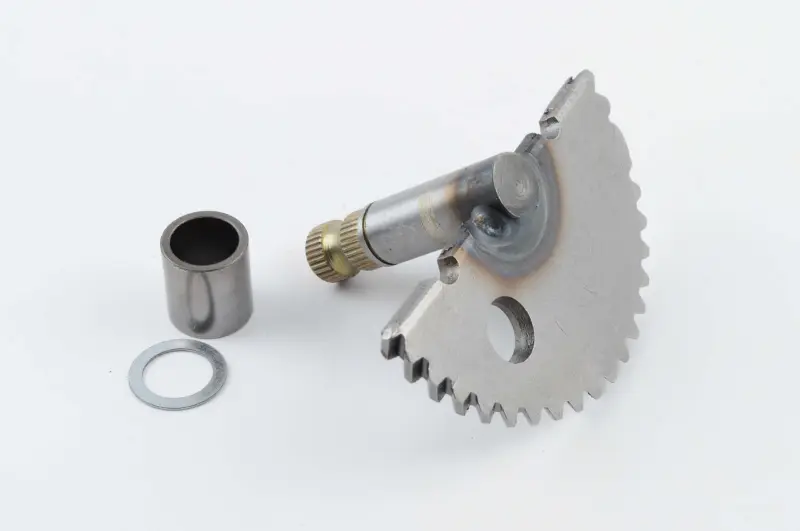

Деталь выполнена как единая конструкция из вала и зубчатого сектора. На наружном конце вала предусмотрены шлицы для соединения с рычагом кикстартера, а дугообразная зубчатая часть работает внутри крышки трансмиссии. Вместе с сектором предусмотрена втулка, которая используется в его посадочном месте. Такая конфигурация соответствует назначению штатного механизма ножного запуска на совместимых японских скутерах Honda.

Совместимость и подбор

Сектор предназначен для Honda DIO с двигателем класса 50 см³. Для этой позиции заявлено применение на DIO AF-18, AF-27, AF-28, AF-34 и AF-35, а также на Honda TACT AF-16, AF-24, AF-30 и AF-50. Обозначение модели необходимо сверять полностью: одинаковое название семейства скутеров не всегда означает одинаковую конструкцию крышки и пускового механизма.

Перед заказом сравните снятую деталь с новой по форме зубчатой дуги, количеству и профилю зубьев, длине и диаметру вала, расположению упоров, конфигурации шлицевого конца и размерам втулки. Особенно внимательно проверяйте сектор, если на скутере уже меняли двигатель, крышку трансмиссии либо детали кикстартера. В таком случае ориентироваться только на модель пластика или год регистрации техники недостаточно.

Когда требуется замена

Проверка сектора нужна, если рычаг нажимается без нормального сопротивления, периодически проскакивает, движется не на полный ход или сопровождается хрустом. Причиной могут быть поврежденные либо заметно изношенные зубья, люфт в посадке, деформация вала или неполное зацепление с ответной шестерней. Затрудненный возврат рычага также требует осмотра всего механизма: кроме полумесяца, следует проверить возвратную пружину, втулки, шайбы, стопорные детали и состояние посадочных мест.

Менять только сектор разумно после проверки сопряженной шестерни. Если ее зубья повреждены, новая деталь будет входить в зацепление неправильно и может быстро получить повторный износ. Рычаг кикстартера должен плотно садиться на шлицы без перекоса и чрезмерного люфта. Изношенный рычаг способен повредить наружную часть нового вала даже при исправной зубчатой паре.

Рекомендации по установке

Монтаж выполняют после снятия крышки трансмиссии и очистки зоны кикстартера от старой смазки, пыли и металлических частиц. До сборки проверьте свободное вращение сектора во втулке, правильное положение возвратной пружины, ограничителей и шайб. Зубья должны входить в ответную передачу без закусывания, а вал — перемещаться без заметного бокового люфта. Смазку наносят только в местах и количестве, предусмотренных конструкцией конкретного двигателя.

После установки несколько раз плавно нажмите и отпустите рычаг до запуска двигателя. Полный ход, стабильное зацепление и самостоятельный возврат подтверждают корректную сборку. Если рычаг упирается, не возвращается или сектор проскакивает, крышку следует повторно снять и проверить расположение деталей. Правильно подобранный полумесяц восстанавливает передачу усилия от ножного рычага к пусковой передаче и позволяет штатно пользоваться кикстартером Honda DIO.
