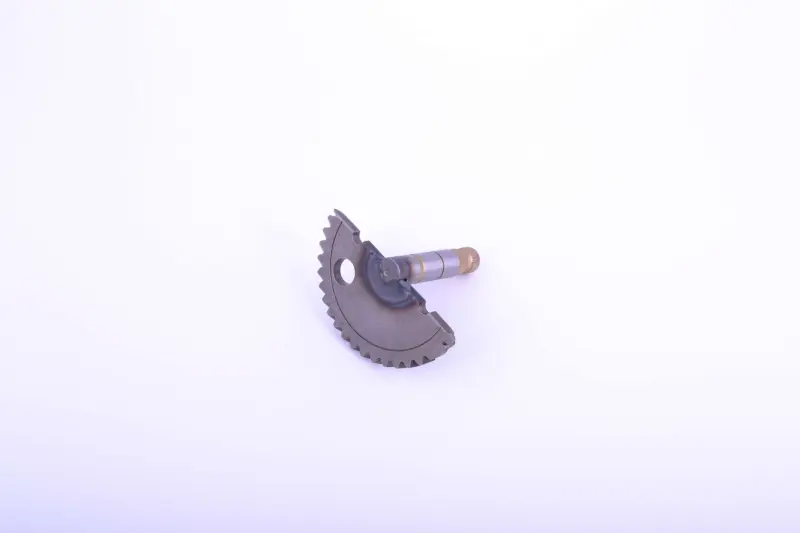

Сектор кикстартера 4T GY6 50, L-63 мм

Сектор кикстартера 4T GY6 50, L-63 мм

Заводной сектор, также называемый полумесяцем, предназначен для ножного пускового механизма скутеров с четырехтактным двигателем семейства GY6 50. Деталь принимает движение рычага кикстартера и через зубчатую часть передает его далее на пусковую шестерню. Исполнение с длиной 63 мм относится к одному из размерных вариантов этого механизма, поэтому параметр необходимо учитывать вместе с формой и посадочными участками снятой детали.

Назначение и устройство

Конструкция объединяет ступенчатый вал и сектор с дугообразным рядом зубьев. Во время нажатия на ножку вал поворачивается, зубчатый полумесяц входит в зацепление с ответной шестерней и помогает провернуть двигатель для запуска. После завершения хода механизм должен свободно возвращаться в исходное положение при участии возвратной пружины и сопряженных деталей. Правильное взаимное положение сектора, шестерни и пружины необходимо для полного хода рычага без заклинивания.

Замена сектора требуется, когда зубья имеют выраженную выработку, сколы или замятые кромки, вал получил заметный люфт либо рычаг периодически проходит ход без нормального зацепления. На неисправность также могут указывать хруст под крышкой вариатора, рывки, неполный возврат ножки и необходимость многократно нажимать на нее перед запуском. Эти же признаки способны возникать при повреждении ответной шестерни, пружины или посадочных мест, поэтому перед ремонтом следует осматривать механизм целиком.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактную конфигурацию GY6 50; обозначения GY6 у техники недостаточно без проверки конкретного исполнения пускового механизма.
• Длину: заявленный размер модели — 63 мм. Сравнивайте его с фактической длиной демонтированного сектора, измеряя детали одинаковым способом.
• Геометрию зубчатой дуги: должны совпадать количество зубьев, их шаг, ширина и положение относительно вала. Отличие способно нарушить зацепление с пусковой шестерней.
• Посадочные участки: сопоставьте диаметры и длину ступеней вала, расположение канавок, упоров и других точек фиксации.
• Присоединение рычага: форма наружного конца вала и место установки ножки должны соответствовать снятой детали.
• Работу возврата: отверстие, упор и положение возвратной пружины сверяют по прежнему сектору и устройству крышки.

Даже у деталей для GY6 50 встречаются разные длины и варианты соединения, поэтому выбирать полумесяц только по названию двигателя не стоит. Самый надежный ориентир — полностью снятый старый сектор: его сравнивают с новой деталью по общей длине, зубчатой части, ступеням вала и расположению элементов возврата. Если прежняя деталь разрушена, нужные параметры можно определить по сохранившимся фрагментам и сопряженным деталям механизма.

Рекомендации по установке

Перед монтажом очищают внутреннюю полость крышки от металлической стружки и загрязнений, затем проверяют состояние ответной шестерни, пружины, втулок и посадочных поверхностей. Новый сектор устанавливают в предусмотренное положение, обеспечивая правильное предварительное натяжение возвратной пружины и свободное перемещение зубчатой дуги. До окончательной сборки полезно вручную проверить полный ход: зубья должны плавно входить в зацепление, а ножка — возвращаться без задержек и бокового перекоса.

Если в механизме осталась шестерня с поврежденными зубьями или чрезмерным люфтом, она может быстро испортить новый сектор. Заклинивание при пробной проверке нельзя преодолевать резким нажатием: сначала уточняют положение деталей, совместимость размеров и правильность установки пружины. После корректного монтажа сектор восстанавливает механическую передачу усилия от ножки к пусковой части двигателя и позволяет снова пользоваться штатным ножным запуском скутера.
