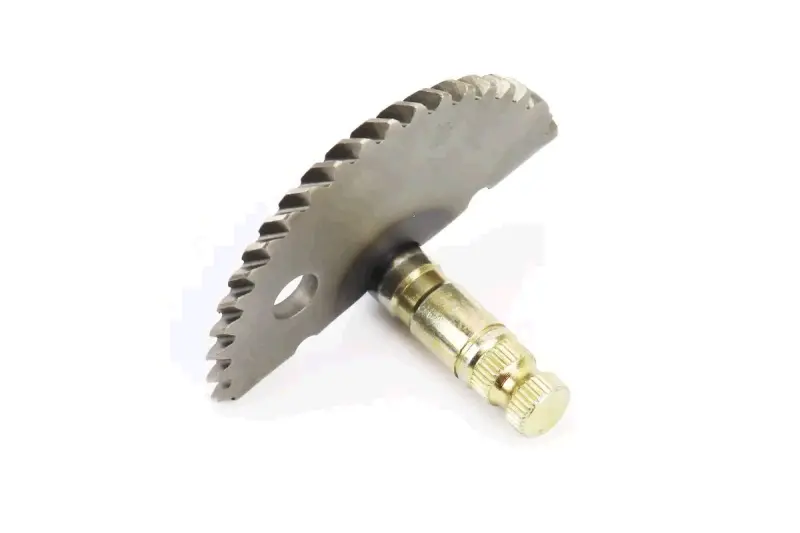

Сектор кикстартера (полумесяц) Honda LEAD 50 L-56mm STEEL MARK

Сектор для ножного запуска

Заводной сектор, который также называют полумесяцем, предназначен для механизма кикстартера Honda LEAD 50. Он передаёт движение от рычага ножного запуска к сопряжённой шестерне пускового механизма. При нажатии на рычаг зубчатая часть поворачивается и участвует в передаче усилия для прокручивания двигателя. Деталь используют при восстановлении ножного запуска, если старый сектор повреждён или его посадки изношены.

Конструкция и обозначение

Сектор состоит из полукруглой зубчатой части и вала со шлицевым участком. Зубья расположены по наружной дуге, а в теле полумесяца есть отверстие. На валу предусмотрены ступени и кольцевые канавки. При подборе важны и форма зубчатой части, и геометрия вала: от их соответствия зависит положение сектора в механизме и правильное зацепление. Обозначение детали — L-56mm STEEL MARK; его учитывают вместе с размерами и конструкцией снятого образца.

Когда требуется замена

Повод осмотреть сектор — проскальзывание рычага при нажатии, рывки, хруст или затруднённый возврат после попытки запуска. На снятой детали проверяют зубья по всей рабочей дуге: сколы, трещины и заметно скруглённые кромки могут нарушать передачу усилия. Также проверяют шлицы и опорные поверхности вала. Изношенные посадки допускают перекос, из-за которого зацепление становится неравномерным.

Такие симптомы могут возникать и из-за соседних деталей, поэтому одним сектором проверка не ограничивается. Осматривают сопряжённую шестерню, возвратную пружину, втулки или другие опоры вала, а также крепление рычага. Повреждённая ответная шестерня способна быстро испортить зубья нового сектора. Если вал болтается в опоре, замена только полумесяца может не устранить причину неисправности.

Что сверить при подборе

Сравните новый сектор со снятым: общую длину вала, расположение и диаметры его ступеней, форму шлицев, положение канавок и отверстия. На зубчатой части сверяют толщину, радиус дуги, число и профиль зубьев, а также её положение относительно вала. Проверяйте размеры от одинаковых точек на обеих деталях. Одного сходства полукруглой формы недостаточно: различия в вылете вала или расположении зубьев могут помешать сборке либо привести к неполному зацеплению.

Особенности установки

Для замены открывают доступ к механизму ножного запуска. До разборки фиксируют положение сектора и возвратной пружины, порядок шайб и фиксаторов, если они предусмотрены конструкцией. Пружину освобождают контролируемо, удерживая её от резкого распрямления. Посадочные места очищают, проверяют состояние опор и устанавливают сектор без ударов по зубьям и шлицам. Положение пружины и её предварительное натяжение задают по инструкции к механизму.

После сборки проверяют плавность хода и возврат рычага, отсутствие закусывания и постороннего контакта с крышкой. Смазку наносят в местах, предусмотренных инструкцией по обслуживанию, не допуская её попадания на ремень и рабочие поверхности шкивов. Если механизм заедает, сначала проверяют посадку сектора и порядок сборки. Усиливать нажатие на рычаг при неправильном зацеплении нельзя: это может повредить зубья новой детали и сопряжённой шестерни.
