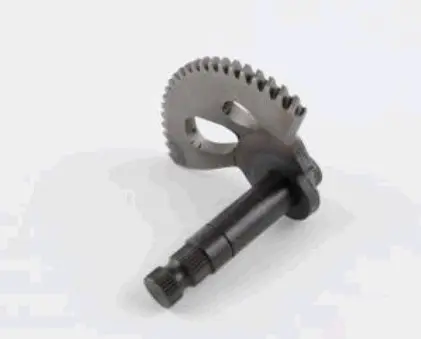

Сектор кикстартера (полумесяц) Yamaha JOG 50 JING

Сектор кикстартера (полумесяц) Yamaha JOG 50 JING — деталь механизма ножного запуска скутера. При нажатии на рычаг вал поворачивает зубчатый сектор, который передаёт усилие через ответную шестерню на привод запуска двигателя. Полумесяц заменяют при повреждении зубьев, износе вала или посадки рычага, когда исправное зацепление и передачу усилия уже нельзя восстановить регулировкой и очисткой.

Как устроена деталь

Конструкция включает вал и сектор с зубьями по дуге. На валу есть участки разного диаметра, а на наружном конце — шлицевая посадка рычага. Такая форма связана с ограниченным ходом ножного запуска: сектор работает на части оборота, после чего механизм должен вернуться в исходное положение. Для правильной работы нужны согласованное зацепление зубьев, свободное вращение в опорах и исправная возвратная пружина.

Когда нужна замена

Повод осмотреть полумесяц — проскакивание рычага под нагрузкой, хруст при нажатии, заметный люфт вала или неполный возврат педали. Скруглённые и сколотые зубья мешают передавать усилие, а повреждённые шлицы могут позволять рычагу проворачиваться на валу. При этом тугой ход бывает связан с загрязнением или изношенной опорой, а отсутствие возврата — с пружиной. Поэтому сначала проверяют причину неисправности: одна замена сектора не устранит дефект соседней детали.

Что сверить при подборе

Сравнивайте полумесяц со снятой деталью по геометрии вала и зубчатой части. Одного сходного силуэта недостаточно: несовпадение посадок способно вызвать перекос, а другой профиль зубьев — неполное зацепление. Особенно внимательно проверяйте размеры, если крышку или механизм запуска ранее меняли.

• Общую длину вала, диаметры опорных участков и расположение уступов.
• Шлицы под рычаг: диаметр, профиль и длину посадочной части.
• Число и профиль зубьев, толщину сектора и его положение относительно вала.
• Расположение упоров, мест фиксации и сопряжение с возвратной пружиной.

Установка и проверка

Для замены снимают рычаг и крышку механизма по порядку, предусмотренному для скутера. До разборки фиксируют положение сектора, пружины, шайб и стопорных деталей. Пружину освобождают осторожно, удерживая её от резкого разворачивания. Сняв старый полумесяц, очищают посадочные места и осматривают опоры вала, ответную шестерню и шлицы рычага. Изношенная ответная шестерня может быстро повредить зубья нового сектора; люфт в опоре также нужно устранить.

При сборке возвращают шайбы и фиксаторы на свои места, правильно заводят пружину и соблюдают указания по смазке механизма. До пробного запуска проверяют плавность хода, возврат рычага и отсутствие закусывания. Крышка должна садиться без принудительного стягивания крепежом. Если рычаг заедает или сектор остаётся в зацеплении после отпускания, запуск откладывают и проверяют сборку. Работа с перекосом или неподходящей деталью приводит к сколам зубьев и повреждению посадочных мест.
