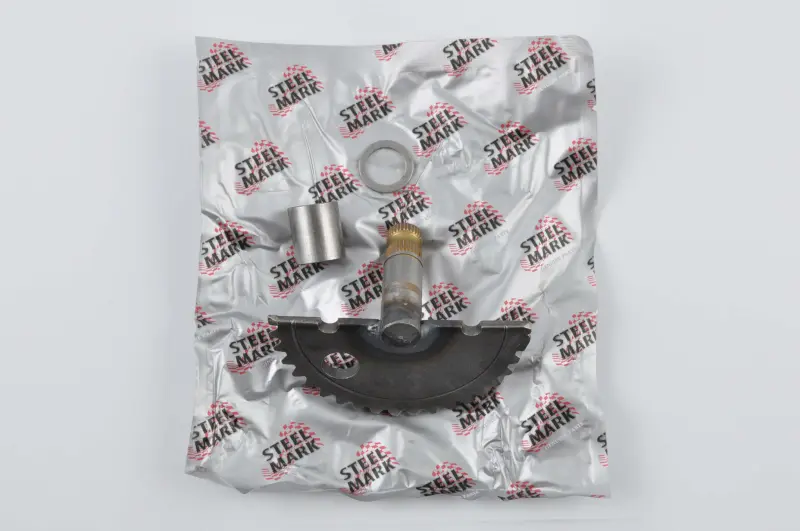

Сектор кикстартера 4T GY6 50, 57 мм, со втулкой STEEL MARK

Сектор кикстартера STEEL MARK для 4T GY6 50

Заводной сектор, также называемый полумесяцем, предназначен для механизма ножного запуска скутеров с четырехтактным двигателем семейства GY6 50. При нажатии на рычаг кикстартера сектор поворачивается, входит зубьями в зацепление с сопряженной деталью и передает усилие пусковому механизму. Такое решение позволяет вручную прокрутить двигатель для запуска. Длина детали составляет 57 мм, в состав позиции входит втулка.

Назначение и причины замены

Сектор работает при каждом использовании ножного стартера и воспринимает нагрузку через зубчатую часть, вал и посадочные поверхности. Его состояние непосредственно влияет на то, насколько полно движение рычага передается дальше по механизму. Деталь выбирают для ремонта при поврежденных или заметно изношенных зубьях, увеличенном люфте посадки, срывах зацепления, хрусте либо неполном ходе ножки. Эти признаки требуют проверки всего пускового механизма: похожее поведение могут вызывать сопряженная шестерня, втулка, возвратная пружина или неправильное положение деталей под крышкой.

Полумесяц STEEL MARK рассчитан на конфигурацию 4T GY6 50 с длиной 57 мм. В карточках этого исполнения указаны совместимые двигатели 139QMA, 1P39QMA, 139QMB и 1P39QMB объемом 50 см³. Обозначение GY6 охватывает разные модификации, поэтому одного общего названия двигателя недостаточно: перед заказом нужно сверить параметры снятого сектора и устройство конкретного мотора.

Что проверить при подборе

• Тип двигателя. Деталь предназначена для четырехтактных двигателей GY6 50; версии для GY6 125/150 имеют другие размеры и не должны выбираться только по сходной форме.
• Длину. Для этого исполнения заявлено 57 мм. В продаже встречаются секторы GY6 50 длиной 55 мм, поэтому размер старой детали следует измерить отдельно.
• Зубчатую часть. Сравните число, шаг, профиль и расположение зубьев с демонтированным полумесяцем. Сектор должен правильно взаимодействовать с ответной шестерней без перекоса и закусывания.
• Посадочные участки. Сопоставьте общую геометрию вала, диаметры опорных поверхностей, положение ограничителей и участок крепления рычага. Даже при одинаковом обозначении семейства встречаются конструктивные различия.
• Состав ремонта. Эта позиция указана со втулкой. Если изношены возвратная пружина, ответная шестерня, шайбы или другие детали механизма, их состояние и необходимость приобретения проверяют отдельно.

Установка и проверка механизма

Монтаж выполняют после снятия крышки, обеспечивающей доступ к кикстартеру. До сборки очищают посадочные места, проверяют зубья сопряженной шестерни, отсутствие трещин и недопустимого люфта, а также исправность возвратной пружины. Новую втулку устанавливают в предназначенное для нее посадочное место без перекоса. Расположение сектора и предварительное натяжение пружины должны соответствовать устройству конкретной крышки двигателя; ошибочная сборка может привести к неполному возврату рычага или постоянному контакту зубьев.

После сборки рычаг должен двигаться плавно, вводить сектор в зацепление и самостоятельно возвращаться в исходное положение. Проверку сначала проводят без резкого нажатия: это помогает убедиться, что зубья совпадают, вал свободно поворачивается, а детали не упираются в крышку. Если механизм продолжает проскакивать или хрустеть, эксплуатацию прекращают и повторно проверяют ответную шестерню, посадки и положение пружины.

Сектор кикстартера STEEL MARK длиной 57 мм подходит для обслуживания ножного запуска на совместимых скутерах GY6 50. Точное сопоставление двигателя, длины, зубчатого профиля и посадочных размеров позволяет выбрать деталь без смешения с внешне близкими версиями на 55 мм или вариантами для двигателей большего объема.
