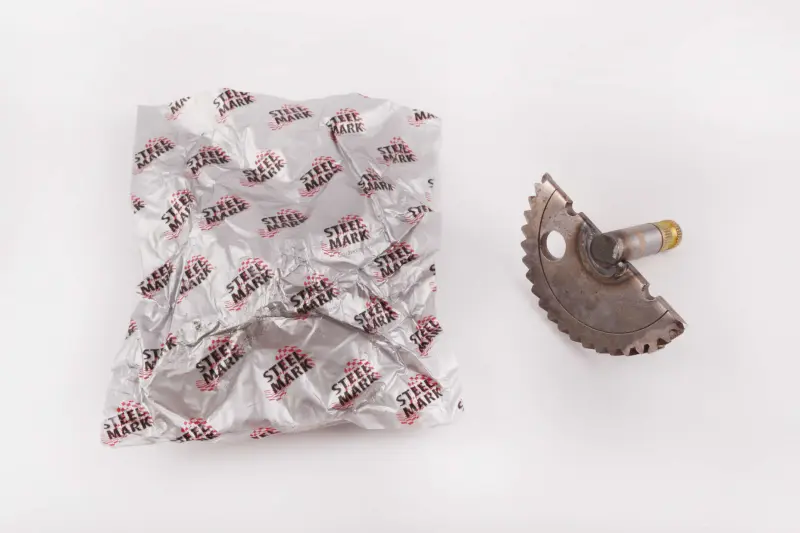

Сектор кикстартера STEEL MARK для 4T GY6 50, L-57 мм

Сектор кикстартера STEEL MARK для 4T GY6 50, L-57 мм

Заводной сектор, также называемый полумесяцем, предназначен для механизма ножного запуска четырехтактных китайских скутеров с двигателем GY6 50. Деталь совместима с силовыми агрегатами семейств 139QMA/1P39QMA и 139QMB/1P39QMB. Размерное обозначение исполнения — L-57 мм. Сектор подходит для ремонта кикстартера, когда штатная деталь изношена, повреждена или перестала нормально передавать движение от пускового рычага.

Как работает заводной сектор

При нажатии на педаль кикстартера вал поворачивает зубчатый полумесяц. Его зубья входят в зацепление с ответной шестерней пускового механизма и передают усилие для проворачивания двигателя. После завершения хода механизм должен вернуться в исходное положение, поэтому состояние сектора связано не только с удобством нажатия на педаль, но и с правильной работой ответной шестерни, втулки и возвратной пружины.

Конструкция объединяет вал и неполный зубчатый венец. Такая форма рассчитана на ограниченный ход педали: зубья работают в пределах участка, необходимого для запуска, а не совершают постоянное вращение как обычная шестерня. На детали предусмотрены посадочные и фиксирующие участки для размещения в механизме кикстартера. При подборе необходимо учитывать всю геометрию сектора, поскольку внешне близкие детали для других двигателей могут отличаться длиной, формой вала и расположением зубчатой части.

Когда требуется замена

Проверить заводной сектор стоит при проскальзывании педали, хрусте во время нажатия, рывках, заклинивании или неполном ходе кикстартера. Поводом для замены служат сколотые, сбитые либо заметно закругленные зубья, деформация вала и чрезмерный люфт в посадке. Одновременно осматривают ответную шестерню: установка новой детали в пару с сильно изношенными зубьями не устраняет причину плохого зацепления.

Если педаль плохо возвращается, дополнительно проверяют возвратную пружину и правильность ее установки. Люфт вала может быть связан не только с сектором, но и с износом втулки в крышке. Такой осмотр помогает определить, достаточно ли заменить полумесяц или механизму требуется комплексное обслуживание.

Что сверить перед выбором

• Тип двигателя: четырехтактный GY6 50, включая обозначения 139QMA/1P39QMA и 139QMB/1P39QMB.
• Размер исполнения: L-57 мм; его следует сопоставить с демонтированной деталью по тому же способу измерения.
• Зубчатую часть: сравните направление, радиус сектора, количество и профиль зубьев.
• Вал: проверьте общую форму, длину, диаметр посадочных участков, шлицы и места фиксации.
• Сопряженные детали: оцените состояние шестерни, втулки, пружины, шайб и стопорных деталей кикстартера.

Среди заявленных применений указаны GY6 50 и скутеры Fada серий FD50QT-1, FD50QT-2, FD50QT-3, FD50QT-4, FD50QT-5, FD50QT-7, FD50QT-8, FD50QT-10, FD50QT-11, FD50QT-12, FD50QT-14, FD50QT-15, FD50QT-16 и FD50QT-17. При этом окончательный подбор лучше выполнять по установленному двигателю и снятому сектору: одна модель скутера может встречаться в нескольких технических исполнениях.

Рекомендации по установке

Перед сборкой очистите посадочные места и проверьте, свободно ли вал размещается во втулке без перекоса и чрезмерного люфта. Сектор устанавливают в исходном положении относительно ответной шестерни, а возвратную пружину выставляют с предусмотренным для конкретного двигателя натяжением. После сборки педаль должна двигаться плавно, обеспечивать полноценное зацепление и самостоятельно возвращаться назад. До запуска двигателя полезно несколько раз проверить ход механизма вручную, исключив заедание и упор зубьев в неправильном положении.

Эта версия предназначена именно для кикстартера 4T GY6 50 и отличается размером L-57 мм. Точное сравнение со старым полумесяцем позволяет избежать установки детали близкой формы, но с другой длиной или посадочной геометрией.
