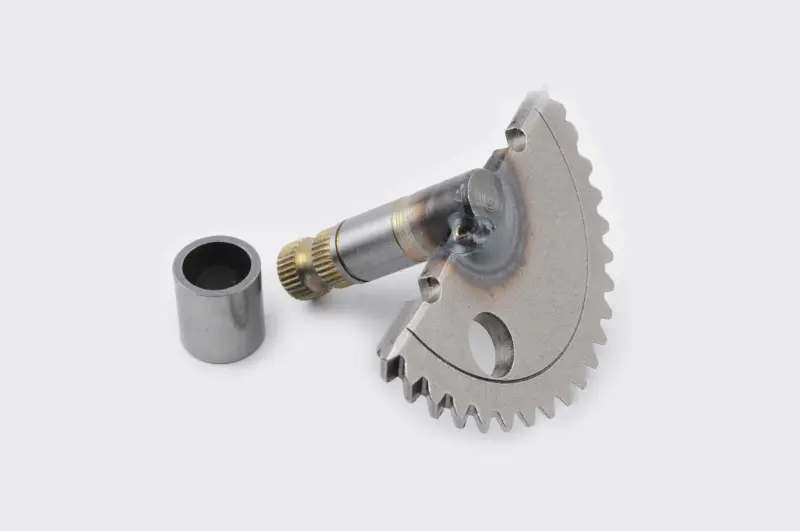

Сектор кикстартера 4T GY6 50, L-55 мм, со втулками, JH

Сектор кикстартера 4T GY6 50, L-55 мм, со втулками

Заводной сектор, также называемый полумесяцем, предназначен для ножного пускового механизма четырехтактных скутерных двигателей семейства GY6 50. Деталь передает движение от рычага кикстартера к механизму запуска: при нажатии на педаль зубчатая часть входит в зацепление с ответной шестерней и помогает провернуть стартерную часть двигателя. Эта версия имеет длину 55 мм и комплектуется втулками.

Назначение и устройство

Сектор выполнен как единая деталь с валом. На одном конце расположена шлицевая посадочная часть для соединения с рычагом кикстартера, а полукруглая зубчатая кромка взаимодействует с деталями пускового механизма внутри крышки вариатора. Втулки используются в местах опоры вала и участвуют в его правильной посадке. Такое исполнение позволяет заменить не только изношенный сектор, но и связанные с его установкой опорные детали.

Исправный механизм должен перемещаться без заеданий, уверенно входить в зацепление и возвращать педаль после пуска. Поводом для проверки сектора могут быть срывы при нажатии на ножку, хруст в крышке вариатора, неполный ход педали либо заметный люфт вала. Подобные признаки не всегда относятся только к полумесяцу, поэтому при разборке следует проверить зубья ответной шестерни, посадочные места, втулки и возвратную пружину.

Основные данные

• Тип детали: зубчатый сектор с валом для ножного запуска.
• Назначение: передача хода рычага кикстартера к пусковому механизму.
• Тип двигателя: четырехтактный GY6 50.
• Длина: 55 мм согласно обозначению модели.
• Исполнение: сектор со шлицевым концом вала.
• Комплектация версии: сектор и втулки; пружина в составе этой версии не заявлена.
• Обозначение: JH.

Как проверить совместимость

При подборе необходимо ориентироваться не только на обозначение GY6 50. У внешне близких деталей встречаются отличия по длине вала, диаметрам посадочных участков, форме и расположению зубчатого сектора, шлицам под рычаг и размерам втулок. Перед заказом сравните деталь с демонтированным сектором и уточните тип установленного двигателя. Товар относится к механизму кикстартера 139QMB/1P39QMB, однако фактическое исполнение узла на конкретном скутере остается главным критерием выбора.

Размер L-55 мм особенно важно сверять с прежней деталью. Измерение следует выполнять между теми же крайними точками, которые использовались для снятого сектора. Одновременно сравните положение зубчатой части относительно вала, длину шлицевого участка и посадку педали. Если старый вал имеет другую длину или иную геометрию зубьев, один лишь объем двигателя не подтверждает взаимозаменяемость.

Рекомендации по установке

Перед сборкой очистите посадочные места и осмотрите сопрягаемые детали. Сильно поврежденная ответная шестерня может нарушать зацепление даже с новым сектором, а изношенные опоры способны сохранить люфт. Втулки должны соответствовать посадочным местам и устанавливаться без перекоса. После монтажа проверьте свободный ход механизма вручную, правильность зацепления зубьев и возврат педали, а затем устанавливайте крышку.

Сектор JH подходит для ремонта ножного запуска скутера с четырехтактным двигателем GY6 50, когда штатный полумесяц или его опоры изношены. Точное сравнение размеров и геометрии со снятой деталью помогает выбрать вариант L-55 мм и восстановить нормальную работу кикстартера без подбора несовместимых деталей внутри крышки вариатора.
