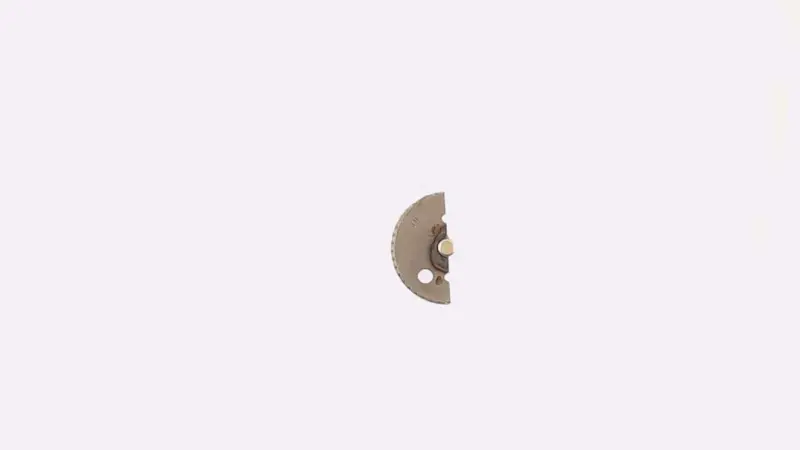

Сектор кикстартера 4T GY6 50, L=46,5 мм

Сектор кикстартера для двигателя 4T GY6 50

Заводной сектор, также называемый полумесяцем, применяется в ножном пусковом механизме четырехтактных скутерных двигателей семейства GY6 50. Деталь воспринимает движение рычага кикстартера и через зубчатое зацепление передает его на пусковую шестерню. Это позволяет провернуть двигатель при нажатии на ножку и выполнить запуск без использования электростартера.

Сектор имеет характерную полукруглую зубчатую часть и осевую посадочную часть. Во время нажатия на рычаг зубья входят в зацепление с ответной шестерней, а после завершения хода детали пускового механизма возвращаются в исходное положение. Правильное взаимодействие сектора, шестерни и возвратной пружины определяет, будет ли ножка двигаться плавно, передавать усилие без срыва и полностью возвращаться после запуска.

Основные данные и назначение

• Тип детали: зубчатый сектор ножного стартера.
• Исполнение двигателя: четырехтактное.
• Семейство: GY6 50.
• Указанная длина: 46,5 мм.
• Место применения: механизм кикстартера в зоне левой крышки картера скутерного двигателя.

Деталь предназначена для ремонта штатного ножного запуска. Ее заменяют при повреждении зубьев, заметном люфте, подклинивании или нарушении передачи усилия от ножки к пусковой шестерне. Хруст, проскальзывание рычага, неполный ход и отсутствие проворачивания двигателя также требуют проверки сектора вместе с сопряженными деталями. Причина неисправности может находиться не только в полумесяце, поэтому при разборке оценивают состояние ответной шестерни, пружины, втулок, посадочных мест и ограничителей хода.

Как проверить совместимость

Обозначение GY6 используется для нескольких вариантов скутерных двигателей и не отменяет проверку размеров. Перед заказом следует убедиться, что установлен именно четырехтактный двигатель семейства GY6 50, а длина снятого сектора соответствует значению 46,5 мм. Сравнивают общую конфигурацию детали, расположение зубчатой части, форму оси, посадочные диаметры, количество и профиль зубьев, а также положение отверстий и точек взаимодействия с возвратной пружиной.

Особенно внимательно размер проверяют после предыдущего ремонта, при неизвестной истории скутера или при установке нештатной крышки. Внешне похожие секторы GY6 встречаются в нескольких вариантах длины, поэтому расхождение даже при одинаковом названии семейства двигателя способно помешать нормальной сборке. Наиболее надежный способ подбора — снять старую деталь и сопоставить ее геометрию и размер штангенциркулем.

Установка и проверка после ремонта

Монтаж выполняют после снятия крышки, обеспечивающей доступ к ножному пусковому механизму. Перед сборкой очищают посадочные места от загрязнений и продуктов износа, проверяют свободное вращение сопряженных деталей и правильность установки возвратной пружины. Зубья сектора должны входить в ответную шестерню по предусмотренной траектории, без перекоса, заедания и контакта с крышкой вне зоны зацепления.

После установки механизм сначала проверяют вручную, не запуская двигатель: ножка должна проходить полный ход, передавать вращение и возвращаться вверх без постороннего хруста. Если рычаг остается в нижнем положении или проскакивает, крышку следует открыть повторно и проверить взаимное положение сектора, шестерни и пружины. Принудительное нажатие при заедании может повредить новые зубья.

Сектор L=46,5 мм подходит для обслуживания скутера с подтвержденным исполнением пускового механизма GY6 50. Точная сверка снятой детали перед покупкой помогает исключить путаницу между близкими по виду версиями и восстановить предсказуемую работу ножного запуска.
