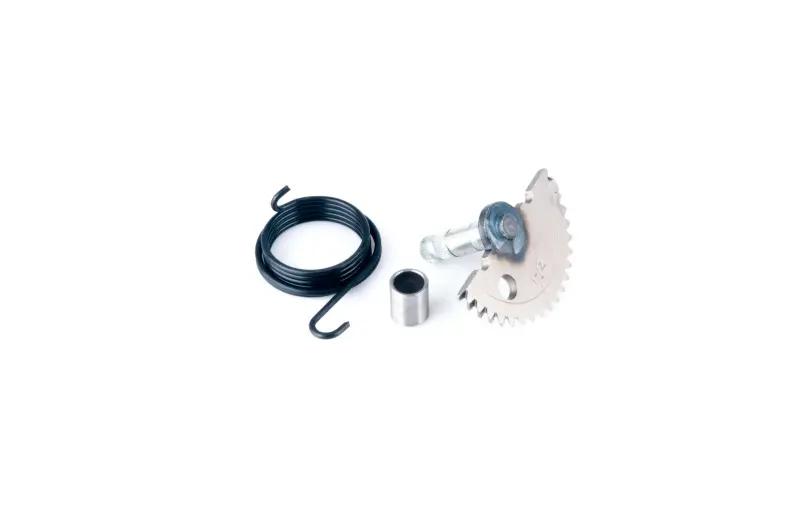

Сектор кикстартера GY6 50 4T, L-46 мм, с пружиной и втулкой

Сектор кикстартера GY6 50 4T, L-46 мм

Деталь предназначена для восстановления ножного пуска скутеров с четырехтактными двигателями семейства GY6 объемом 50 см³. Сектор устанавливается в механизме кикстартера и при нажатии на пусковой рычаг передает его движение через зубчатое зацепление. Такой способ запуска остается полезным, когда скутер нужно завести ножным рычагом, поэтому исправность зубьев, посадки и возвратной пружины напрямую влияет на четкость хода педали.

Исполнение L-46 мм применяется с двигателями 139QMA, 1P39QMA, 139QMB и 1P39QMB. В комплект входят сам заводной сектор, возвратная пружина и втулка. Пружина возвращает вал с рычагом в исходное положение после нажатия, а втулка участвует в его правильной установке в крышке кикстартера. Совместная замена этих деталей удобна при ремонте механизма с изношенной посадкой, поврежденной пружиной или дефектами зубчатого сектора.

Назначение деталей комплекта

• Зубчатый сектор входит в зацепление с ответной шестерней и передает усилие от ножного рычага к пусковому механизму.
• Возвратная пружина обеспечивает обратный ход вала и помогает рычагу вернуться в исходную позицию после запуска.
• Втулка служит опорой вала в крышке, поддерживая правильное положение сектора относительно сопряженной шестерни.

Причиной замены могут стать сорванные или заметно изношенные зубья, проскальзывание рычага, посторонний хруст, увеличенный люфт вала либо неполный возврат педали. Перед ремонтом следует проверить не только сектор, но и ответную шестерню: установка новой детали рядом с сильно изношенным зубчатым венцом не устранит нестабильное зацепление. Также осматривают посадочное место втулки и точки фиксации концов пружины в крышке.

Как проверить совместимость

Обозначения GY6 50 и 4T сами по себе недостаточны для выбора: у внешне похожих механизмов встречаются отличия по длине вала и исполнению сопрягаемых частей. Для этой версии подтверждена длина L-46 мм. До установки сравните новый сектор со снятой деталью по общей длине, расположению зубчатой части, форме концов вала, диаметрам посадочных участков, конфигурации пружины и втулки. Отдельно проверьте код двигателя — изделие рассчитано на варианты 139QMA/1P39QMA и 139QMB/1P39QMB объемом 50 см³.

Не следует подбирать сектор только по модели или внешнему виду скутера: одинаковые кузовные обозначения могут использоваться с разными версиями двигателя и крышки трансмиссии. Надежнее сопоставить код силового агрегата, размер 46 мм и геометрию снятого механизма. Если старая деталь разрушена, ориентиром служат размеры посадочных мест в крышке и конструкция ответной шестерни.

Установка и проверка после ремонта

Сектор кикстартера размещается с внутренней стороны крышки привода. Перед сборкой посадочные поверхности очищают от металлической стружки и загрязнений, затем устанавливают втулку, вал и возвратную пружину в предусмотренные места. Концы пружины должны быть зафиксированы согласно конструкции крышки, а сектор — свободно перемещаться без перекоса и заедания. До окончательной сборки полезно вручную проверить вход зубьев в зацепление и самостоятельный возврат механизма.

После монтажа рычаг должен проходить свой ход плавно, передавать усилие без срывов и возвращаться вверх после отпускания. Хруст, заклинивание или сохранение большого люфта требуют повторной проверки положения пружины, втулки, сектора и ответной шестерни. Точное сопоставление версии L-46 мм со снятой деталью помогает восстановить штатную работу ножного запуска без замены исправных частей механизма.
