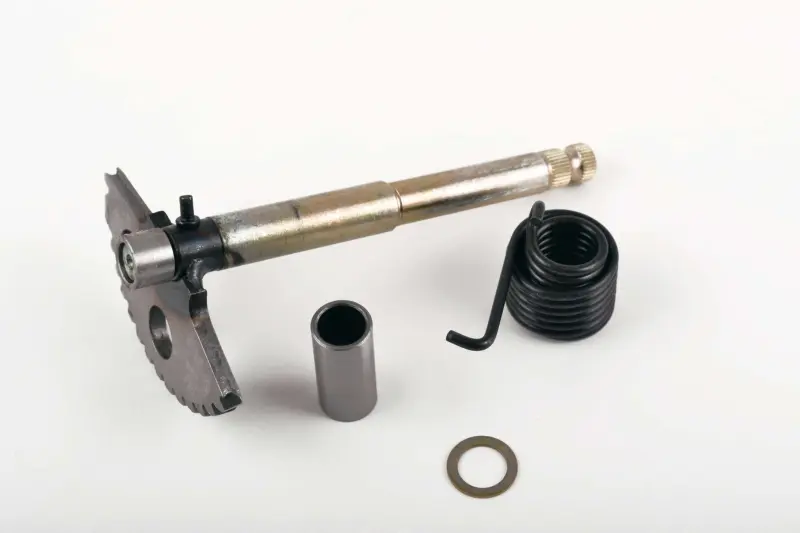

Сектор кикстартера GY6 125/150, 168 мм, с пружиной и втулкой

Сектор кикстартера GY6 125/150 длиной 168 мм

Деталь предназначена для ножного пускового механизма четырехтактных скутерных двигателей семейства GY6 объемом 125 и 150 см³. Сектор установлен на валу и передает движение от наружного рычага к шестерням кикстартера: при нажатии ногой зубчатая часть входит в зацепление, проворачивает пусковой механизм, а возвратная пружина помогает вернуть вал и рычаг в исходное положение. Такая конструкция позволяет восстановить нормальный ход ножки при ремонте изношенного или поврежденного привода.

Исполнение длиной 168 мм рассчитано на соответствующую конфигурацию левой крышки картера и посадочных мест. Обозначения GY6 125/150 сами по себе недостаточны для выбора: у скутеров с двигателями этого семейства встречаются валы разной длины и различающиеся варианты механизма. Перед заказом следует снять старую деталь либо получить доступ к ней, измерить вал по крайним точкам и сопоставить его форму с новым сектором.

Конструкция и назначение деталей

• Вал с зубчатым сектором принимает усилие от рычага и передает его на сопряженную шестерню ножного запуска.
• Длина 168 мм является основным размером для проверки соответствия крышке и расположению наружного рычага.
• Возвратная пружина обеспечивает обратное движение сектора после отпускания ножки; ее концы должны занимать предусмотренные конструкцией упоры.
• Втулка служит опорой вала в посадочном отверстии и участвует в сохранении правильного положения деталей при движении.
• Шлицевой конец вала предназначен для установки наружного рычага кикстартера; состояние шлицев рычага также нужно оценить во время ремонта.

Как проверить совместимость

Сначала уточните тип двигателя: деталь относится к четырехтактным GY6 125/150, которые также встречаются под обозначениями 152QMI и 157QMJ. Затем сравните общую длину старого вала с размером 168 мм. Дополнительно сопоставьте расположение зубчатого сектора, форму и направление зубьев, диаметры ступеней вала, конфигурацию шлицевого конца, положение пружины и размеры втулки. Проверять нужно именно фактическое исполнение снятого механизма, поскольку название модели скутера или заявленный объем двигателя не исключают различий между крышками и версиями силового агрегата.

Не следует подбирать эту позицию только по внешнему сходству полумесяца. Более короткий или длинный вал может неправильно располагать рычаг относительно крышки, а несовпадающие посадочные участки не обеспечат корректную установку втулки и пружины. Если старый вал отсутствует, ориентируйтесь на обозначение двигателя и размеры посадочных мест, предусмотренные конкретной крышкой.

Когда требуется замена

Поводом для разборки механизма становятся проскальзывание ножки, хруст при нажатии, неполный возврат рычага, заедание, боковой люфт вала или повреждение зубьев. При таких признаках проверяют не только сектор, но и сопряженную шестерню, втулки, пружину, шайбы, стопорные детали и посадочные отверстия крышки. Установка нового вала при сильно изношенной ответной шестерне не устраняет причину срыва зацепления, поэтому состояние деталей оценивают совместно.

Рекомендации по установке

Монтаж выполняют в левой крышке картера с соблюдением исходного расположения втулки и возвратной пружины. Перед разборкой полезно зафиксировать положение пружинных концов и взаимное расположение сектора с ответной шестерней. После сборки вал должен поворачиваться без закусывания, зубья — входить в зацепление по всей предусмотренной траектории, а рычаг — самостоятельно возвращаться в верхнее положение. До окончательной установки крышки проверьте наличие штатных шайб и фиксаторов снятого механизма: они не заявлены как часть этой позиции и при необходимости используются отдельно.

Этот сектор подходит для ремонта ножного запуска тогда, когда подтверждены двигатель GY6 125/150, четырехтактное исполнение и длина вала 168 мм. Точное сравнение старой детали, крышки и сопряженной шестерни помогает выбрать нужную версию и восстановить четкий ход рычага без срывов зацепления.
