Сектор кикстартера GY6 125/150, 160 мм, с пружиной и втулкой

Сектор кикстартера для двигателей GY6 125/150

Сектор кикстартера предназначен для механического запуска четырехтактного двигателя GY6 объемом 125 или 150 см³. При нажатии на пусковой рычаг вал поворачивается, зубчатая часть входит в зацепление с шестерней стартового механизма и передает усилие для проворачивания двигателя. После завершения хода пружина возвращает сектор в исходное положение. Деталь подходит для ремонта скутеров с двигателями семейств 152QMI/1P52QMI и 157QMJ/1P57QMJ при совпадении исполнения механизма.

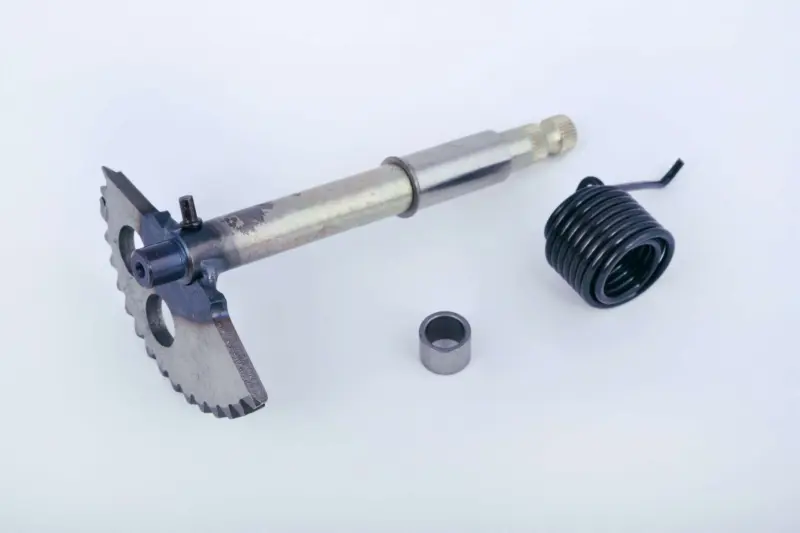

Конструкция объединяет вал с наружной шлицевой частью, зубчатый сектор-полумесяц и упоры, участвующие в ограничении его хода. В набор также входят пружина и втулка. Такое исполнение позволяет заменить связанные детали механизма одновременно, если старая пружина потеряла упругость, втулка изношена или вал получил заметный люфт. Заявленная длина сектора в сборе — 160 мм; этот размер необходимо учитывать при подборе, поскольку внешне похожие версии для двигателей GY6 могут отличаться длиной и посадочными параметрами.

Когда требуется замена

Проверить механизм кикстартера стоит при срыве рычага под нагрузкой, хрусте во время нажатия, неполном ходе или плохом возврате педали. Причиной также могут быть поврежденные либо заметно изношенные зубья сектора, увеличенный люфт вала и ослабленная пружина. Перед покупкой желательно разобрать крышку вариатора и оценить состояние не только полумесяца, но и ответной шестерни: установка нового сектора при поврежденных зубьях сопряженной детали не устраняет причину неправильного зацепления.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактные GY6 125/150; ориентиры по обозначению мотора — 152QMI, 1P52QMI, 157QMJ или 1P57QMJ.
• Длина: заявленное значение составляет 160 мм. Сравнивать нужно одинаковый размер старой и новой детали, не полагаясь только на объем двигателя.
• Зубчатый сектор: должны совпадать форма полумесяца, расположение зубьев, направление их работы и положение ограничительных упоров.
• Посадки: перед установкой сравнивают диаметры опорных участков вала, втулку, наружные шлицы под рычаг и расположение канавок либо стопорных деталей.
• Пружина: значение имеют направление навивки, положение концов и точки их фиксации в крышке и на секторе.

Обозначение GY6 охватывает несколько исполнений двигателей и крышек вариатора, поэтому совпадение только надписи 125 или 150 см³ недостаточно. Надежнее положить снятый сектор рядом с новым и последовательно сравнить общую длину, опорные диаметры, шлицы, зубчатую дугу, упоры и конфигурацию пружины. Если прежняя деталь разрушена, параметры можно сверить по сохранившемуся валу, крышке и ответной шестерне.

Установка и проверка

При сборке втулка должна быть установлена в предназначенное для нее посадочное место, а пружина — правильно заведена за штатные точки фиксации и предварительно натянута в соответствии с устройством крышки. Сектор должен свободно поворачиваться в пределах предусмотренного хода, входить в зацепление без перекоса и самостоятельно возвращаться после отпускания рычага. До окончательной сборки полезно вручную проверить движение механизма: заедание, чрезмерный боковой люфт или неполный возврат указывают на неправильную установку либо износ сопряженных деталей.

Этот комплект используют при восстановлении штатного ножного запуска скутера GY6 125/150. Он особенно уместен, когда ремонтировать приходится сразу сектор, его опору и возвратную часть. Точная проверка размеров и геометрии перед монтажом помогает получить правильное зацепление и избежать повторной разборки крышки вариатора.
