Сектор кикстартера JH 4T GY6 125/150, 158 мм, с пружиной и втулками

Сектор кикстартера JH для двигателей GY6 125/150

Сектор с валом предназначен для восстановления ножного запуска четырехтактных скутерных двигателей семейства GY6 объемом 125 и 150 см³. Деталь длиной 158 мм передает движение от рычага кикстартера на пусковой механизм: при нажатии зубчатая часть входит в зацепление с ответной шестерней и помогает провернуть двигатель. Набор подходит для ремонта механизма, в котором изношены зубья полумесяца, появился люфт вала или перестала нормально работать возвратная пружина.

Как работает деталь

Основу конструкции образуют длинный вал с наружными шлицами под рычаг и закрепленный на нем зубчатый сектор. Шлицевая часть принимает усилие от ножки кикстартера, а полукруглый ряд зубьев передает его дальше через сопряженную шестерню. После завершения хода возвратная пружина помогает вернуть вал и рычаг в исходное положение. Втулки обеспечивают посадку вала в предусмотренных опорах механизма. Согласованная работа этих деталей нужна для полного хода ножки, правильного зацепления и последующего возврата рычага.

Поводом для замены обычно становятся сбитые или сильно изношенные зубья, проскальзывание при нажатии, хруст, заметный боковой люфт либо неполный возврат ножки. Перед ремонтом полезно проверить и ответную шестерню: новый сектор не устранит пропуски зацепления, если сопряженные зубья также повреждены. Следует осмотреть посадочные места в крышке, состояние рычага и его шлицевого соединения, поскольку каждый из этих участков влияет на работу ножного запуска.

Совместимость и подбор

Сектор рассчитан на четырехтактные двигатели GY6 125/150; для этой позиции подтверждена применяемость с распространенными обозначениями 152QMI/1P52QMI и 157QMJ/1P57QMJ. Одного указания объема двигателя для точного выбора недостаточно: у внешне похожих механизмов встречаются валы другой длины и иная геометрия сопряжения.

• Общая длина: 158 мм. Сравните ее с демонтированным валом, измеряя детали одинаковым способом.
• Тип двигателя: четырехтактный GY6 объемом 125 или 150 см³. Проверьте обозначение установленного двигателя.
• Зубчатая часть: сопоставьте число и профиль зубьев, положение сектора на валу и его направление относительно старой детали.
• Посадка рычага: сравните диаметр, длину и профиль наружной шлицевой части, а также положение фиксирующей проточки.
• Опоры вала: проверьте размеры посадочных участков и соответствие втулок отверстиям крышки.

Установка и проверка

Монтаж выполняют после снятия крышки, обеспечивающей доступ к механизму кикстартера. До сборки следует удалить остатки загрязнений, осмотреть посадочные поверхности и убедиться, что сопряженная шестерня движется без заклинивания. Возвратную пружину устанавливают с предусмотренным предварительным натяжением и надежно заводят ее конец в штатное посадочное место. Если пружина не зафиксирована или натянута неправильно, ножка может оставаться в нижнем положении либо возвращаться не полностью.

Перед окончательной установкой крышки механизм нужно аккуратно проверить вручную: сектор должен входить в зацепление без перекоса, проходить полный рабочий ход и свободно возвращаться назад. Рычаг закрепляют на шлицах без смещения, способного ограничить его ход или привести к контакту с соседними деталями. Такой контроль помогает сразу обнаружить неправильное положение пружины, несовпадение зубьев или избыточный люфт.

Состав набора

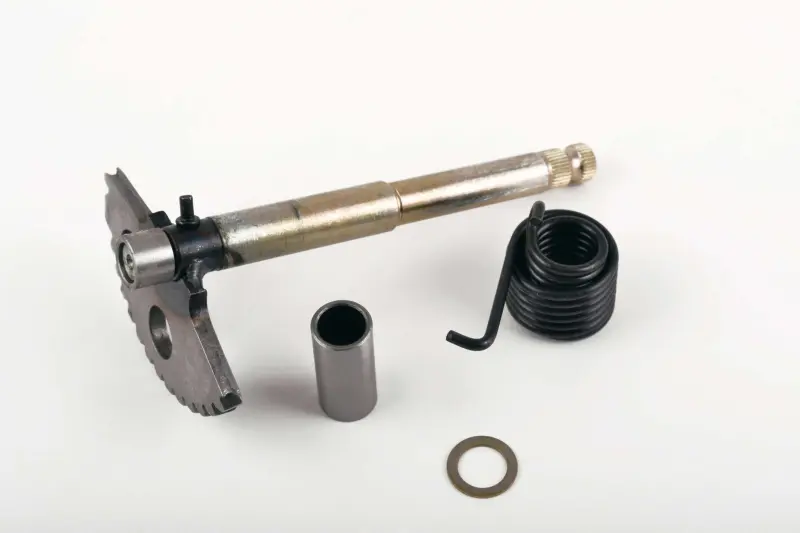

В позицию входят сектор кикстартера с валом, возвратная пружина и втулки. Это позволяет одновременно заменить основные связанные детали механизма, однако перед установкой их размеры необходимо сопоставить со снятым комплектом. При совпадении двигателя, длины 158 мм, зубчатого сектора, шлицев и посадочных участков набор подходит для восстановления штатного ножного запуска скутера.
