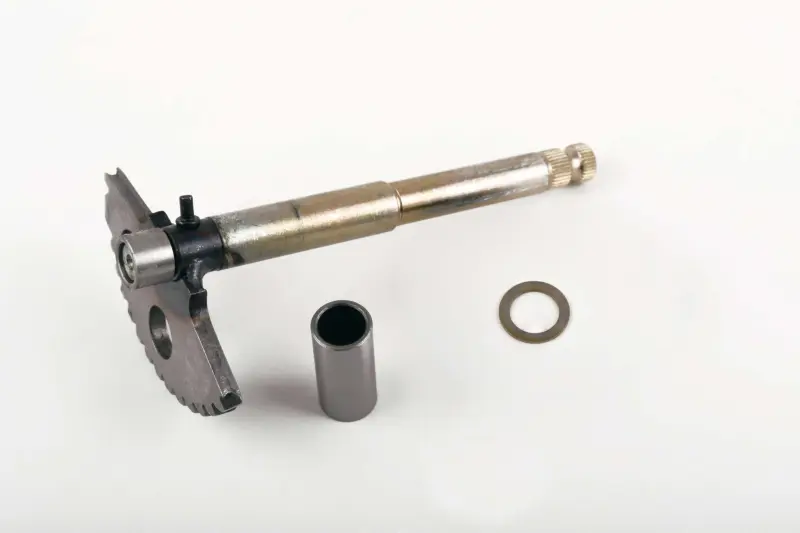

Заводной сектор кикстартера JH GY6 125/150, 153 мм, с втулками

Заводной сектор кикстартера JH для GY6 125/150

Деталь предназначена для ножного пускового механизма четырехтактных скутерных двигателей GY6 объемом 125 и 150 см³. При нажатии на рычаг кикстартера вал поворачивается вместе с зубчатым полумесяцем, который входит в зацепление с другими деталями пускового механизма и передает усилие для проворачивания двигателя. Такой сектор нужен при восстановлении штатного ножного запуска после износа зубьев, появления чрезмерного люфта или повреждения вала.

Исполнение рассчитано на двигатели GY6 125/150, включая обозначения 152QMI/1P52QMI и 157QMJ/1P57QMJ. Заявленная длина вала — 153 мм. На одном конце расположен зубчатый сектор, на другом — шлицевая посадка для рычага кикстартера. Вместе с сектором предусмотрен комплект втулок, участвующих в установке и опоре вала. Такое сочетание позволяет заменить сопряженные посадочные детали одновременно, если их состояние уже не обеспечивает правильное положение механизма.

Что учитывать при подборе

• Тип двигателя: четырехтактный GY6 класса 125/150 см³. Объем скутера сам по себе недостаточен для выбора — необходимо проверить обозначение установленного двигателя.
• Длина вала: 153 мм. У похожих секторов GY6 встречаются другие длины, поэтому старую деталь следует измерить от края до края тем же способом.
• Конструкция полумесяца: сравните расположение и форму зубчатой части, направление сектора, посадку на валу и взаимное положение элементов.
• Концы вала: должны совпасть диаметр посадочных участков, форма шлицевой части и положение проточек относительно снятой детали.
• Втулки: перед сборкой сопоставьте их наружный и внутренний диаметры, длину и посадочные места в крышке с деталями конкретного двигателя.

Когда требуется замена

Проверка сектора актуальна, если рычаг ножного запуска проскакивает, движется с неравномерным сопротивлением, не передает полный ход либо при нажатии слышен хруст со стороны пускового механизма. Причиной могут быть сколотые или сточенные зубья полумесяца, деформация вала, изношенные втулки или увеличенный люфт в местах опоры. Перед заказом желательно разобрать механизм и определить состояние всех сопряженных деталей: установка нового сектора не устранит неисправность поврежденной ответной шестерни или возвратной пружины.

Рекомендации по установке

При разборке сохраните положение снятого сектора и возвратной пружины, чтобы правильно восстановить предварительный натяг и направление движения рычага. Посадочные места необходимо очистить и осмотреть на предмет выработки, а зубья ответной детали — проверить по всей зоне контакта. Новый вал должен вращаться во втулках без перекоса и чрезмерного бокового люфта, а сектор после сборки — свободно возвращаться в исходное положение и не оставаться в зацеплении.

Возвратная пружина в названии этого комплекта не указана, поэтому ее пригодность оценивают отдельно и при необходимости подбирают под конкретную крышку и двигатель. До окончательной сборки проверьте совпадение длины 153 мм, конфигурации зубьев, шлицев и втулок со снятым комплектом. Такой порядок подбора особенно важен для GY6: внешне близкие заводные секторы могут различаться длиной вала и геометрией посадочных участков.
