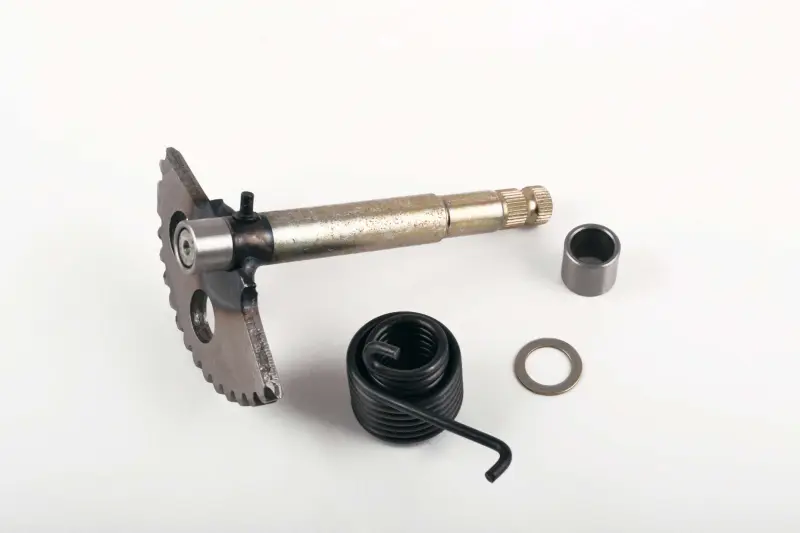

Сектор кикстартера GY6 125/150 4T, вал 134 мм, с пружиной и втулкой KICK

Сектор кикстартера GY6 125/150 4T с валом 134 мм

Зубчатый сектор предназначен для ремонта ножного пускового механизма четырехтактных скутерных двигателей семейства GY6 объемом 125 и 150 см³. Деталь принимает усилие от рычага кикстартера и через зубчатое зацепление передает вращение пусковой части механизма. Такой способ запуска особенно важен, когда требуется воспользоваться ножным рычагом вместо электростартера.

Сектор выполнен как единая деталь с валом: на одном конце находится зубчатая часть в форме полумесяца, а на другом — шлицевая посадка для наружного рычага кикстартера. Заявленная длина вала составляет 134 мм. Вместе с сектором предусмотрены возвратная пружина и втулка, необходимые для его установки и движения в крышке двигателя. Конфигурация рассчитана на четырехтактные двигатели GY6 класса 125/150.

Назначение деталей механизма

• Зубчатый полумесяц входит в зацепление при нажатии на ножной рычаг и передает его ход пусковому механизму.
• Вал длиной 134 мм соединяет внутренний сектор с рычагом, расположенным снаружи крышки.
• Возвратная пружина участвует в обратном ходе сектора после отпускания рычага.
• Втулка служит опорой в месте установки вала в крышке и должна соответствовать посадочному месту.

Замена сектора требуется при поврежденных или заметно изношенных зубьях, заедании вала, постороннем шуме во время запуска либо нарушении возврата ножного рычага. Износ посадки также способен сопровождаться люфтом и нечетким зацеплением. Перед разборкой полезно проверить состояние сопряженной шестерни: установка нового сектора не устранит проблему, если ответные зубья тоже повреждены.

Как проверить совместимость

Обозначения GY6 и 125/150 см³ сами по себе не заменяют сравнение размеров. В разных версиях скутерных двигателей встречаются похожие детали, отличающиеся длиной вала, расположением зубчатого сектора, посадочными участками и формой возвратной пружины. Для этой модели основным размером является длина 134 мм. Ее следует сопоставить со старой деталью по всей длине вала, используя одинаковые точки измерения.

Дополнительно сравните диаметр посадочных участков, ширину и профиль зубчатого полумесяца, положение упоров, форму шлицев под рычаг, расположение канавок и ориентацию пружины. Новый сектор должен повторять геометрию снятой детали и свободно размещаться под крышкой без перекоса. Подбор только по внешнему сходству или объему двигателя недостаточен: даже небольшое отличие посадки может помешать нормальному ходу рычага.

Рекомендации по установке

До снятия старого сектора запомните положение концов возвратной пружины и исходное положение зубчатой части. При сборке вал устанавливают в соответствующие опоры крышки, пружину заводят в предусмотренные точки фиксации, после чего проверяют зацепление и обратный ход. Сектор должен перемещаться без закусывания, а рычаг — возвращаться после нажатия. Крышку нельзя притягивать крепежом при ощутимом сопротивлении: сначала необходимо проверить посадку вала, втулки и положение пружины.

После сборки выполните несколько плавных нажатий на рычаг без резких ударов. Полный ход, уверенное зацепление и самостоятельный возврат подтверждают правильное расположение деталей. Если рычаг остается внизу, проскакивает или движется с хрустом, механизм следует повторно проверить до запуска двигателя. Этот сектор подходит для ремонта кикстартера GY6 125/150 4T при подтвержденной длине вала 134 мм и совпадении всех посадочных параметров со снятой деталью.
