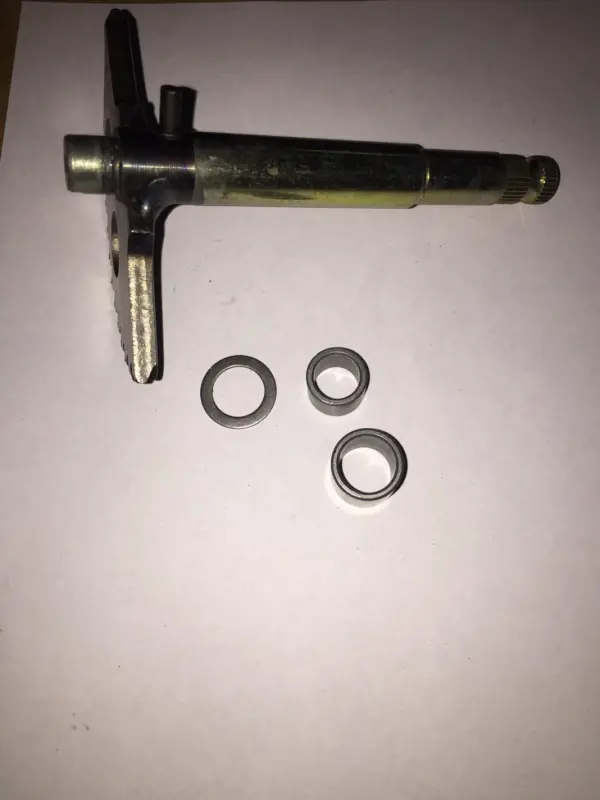

Сектор кикстартера GY6 125/150, вал 129 мм, с втулками JH

Сектор кикстартера GY6 125/150 с валом 129 мм

Заводной сектор, или полумесяц кикстартера, предназначен для механического запуска четырехтактных скутерных двигателей семейства GY6 объемом 125 и 150 см³. При нажатии на пусковую ножку вал поворачивается, зубчатая часть сектора входит в зацепление с ответной деталью пускового механизма и передает усилие для проворачивания двигателя. Исправное взаимодействие этих деталей обеспечивает полный ход ножки без срывов и заклинивания.

Сектор представляет собой сборку с длинным валом, зубчатым полумесяцем, упорным рычагом и наружным шлицевым участком для присоединения ножки кикстартера. Длина вала этой версии составляет 129 мм. Позиция предлагается со втулками: они поддерживают вал в посадочных местах и должны соответствовать крышке вариатора. Такое исполнение используют при ремонте штатного механизма запуска, если старая деталь совпадает по длине, форме и расположению конструктивных элементов.

Что учитывать при подборе

• Тип двигателя: деталь рассчитана на четырехтактные двигатели GY6 классов 125 и 150 см³.
• Длина вала: заявленный размер — 129 мм; перед заказом следует измерить демонтированный сектор.
• Зубчатая часть: необходимо сравнить профиль, количество и расположение зубьев с исходной деталью.
• Посадочные участки: диаметры ступеней вала и втулок должны соответствовать отверстиям крышки.
• Наружное соединение: шлицевая часть должна подходить к используемой ножке кикстартера.
• Общая геометрия: сравнивают положение полумесяца, упоров и рычагов относительно концов вала.

Обозначение GY6 охватывает несколько исполнений двигателей и крышек вариатора, поэтому одного совпадения рабочего объема недостаточно. Наиболее надежный способ подбора — сопоставить снятый сектор с новой деталью по длине 129 мм, посадочным диаметрам, конфигурации зубьев и расположению рычагов. Если старая деталь отсутствует, параметры следует проверять по конструкции установленного двигателя и крышки пускового механизма.

Когда сектор требует замены

Поводом для разборки и проверки становятся проскальзывание пусковой ножки, хруст при нажатии, рывки, неполный ход или отсутствие уверенного зацепления. Изношенные либо поврежденные зубья не передают движение должным образом, а заметный люфт вала указывает на необходимость проверки посадки и втулок. Нарушение возврата ножки также требует осмотра сектора, пружины и связанных деталей механизма.

При ремонте рекомендуется оценить состояние ответной шестерни, возвратной пружины и посадочных отверстий. Установка нового сектора при сильно изношенной сопряженной детали не устраняет причину проскальзывания. Вал должен размещаться во втулках без перекоса и чрезмерного бокового люфта, а зубья — свободно входить в зацепление и выходить из него на всем рабочем ходе.

Установка и контроль после сборки

Работы выполняют после снятия крышки вариатора. Перед монтажом посадочные места очищают от загрязнений и продуктов износа, затем проверяют целостность втулок и остальных деталей пускового механизма. Положение сектора и натяг возвратной пружины сохраняют по штатной схеме конкретного двигателя. До окончательной сборки механизм проворачивают вручную: ножка должна двигаться плавно, передавать усилие без срывов и самостоятельно возвращаться в исходное положение.

Сектор с валом 129 мм и втулками подходит для восстановления кикстартера GY6 125/150 при полном совпадении посадки и геометрии. Точная предварительная сверка помогает избежать ситуации, когда деталь относится к тому же семейству двигателей, но отличается длиной вала или конфигурацией зубчатой части.
