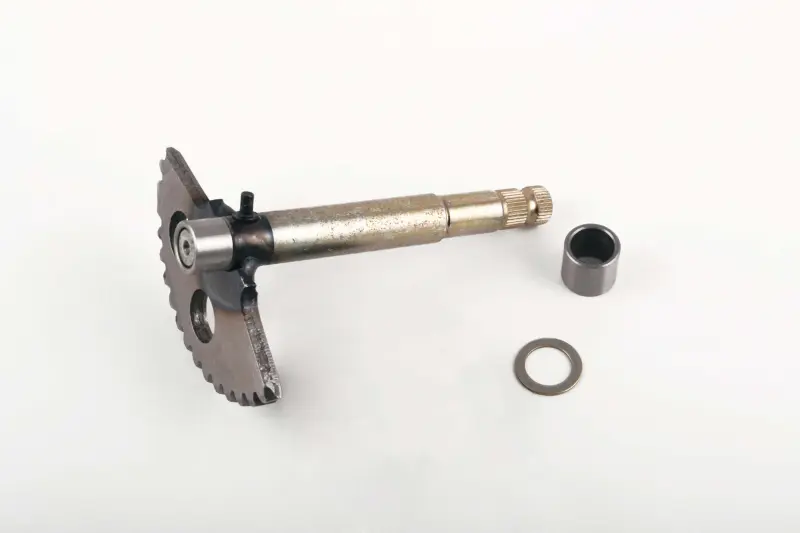

Сектор кикстартера 4T GY6 125/150, вал 129 мм, с втулками JH

Сектор кикстартера 4T GY6 125/150 с валом 129 мм

Заводной сектор, также называемый полумесяцем или валом кикстартера, предназначен для ножного запуска четырехтактных скутерных двигателей семейства GY6 объемом 125 и 150 см³. Деталь принимает усилие от рычага кикстартера и через зубчатое зацепление передает его пусковому механизму. Такой способ запуска остается полезным при разряженном аккумуляторе, неисправности электростартера или во время диагностики двигателя.

Конструкция объединяет длинный вал, зубчатый сектор полукруглой формы и шлицевой участок для установки наружного рычага. Заявленная длина вала составляет 129 мм. Вместе с сектором предусмотрены втулки, которые участвуют в установке и поддержке вала. Деталь рассчитана на применение в механизмах кикстартера GY6 125/150; для этих двигателей также встречаются обозначения 152QMI и 157QMJ. При этом одной маркировки семейства двигателя недостаточно: заводные валы выпускаются в нескольких вариантах длины и исполнения, поэтому перед заказом нужно сопоставить новую деталь со снятым сектором.

Что проверить при подборе

• Длину вала. Для этой позиции указано 129 мм. Более длинный или короткий вариант может отличаться положением рычага относительно крышки и не соответствовать посадочным точкам механизма.
• Исполнение зубчатого сектора. Сравните форму полумесяца, расположение зубьев, упоров и центральной части со старой деталью. Сектор должен корректно взаимодействовать с ответной шестерней кикстартера.
• Шлицевой конец. Проверьте профиль и расположение участка, на который устанавливается ножной рычаг. Рычаг должен садиться без перекоса и чрезмерного люфта.
• Посадочные места вала и втулок. Сопоставьте диаметры и положение опор, а также состояние отверстий в крышке. Изношенная посадка способна сохранить люфт даже после установки нового сектора.
• Общую компоновку. Перед сборкой убедитесь, что сектор не касается крышки, свободно проходит свой ход и правильно возвращается в исходное положение.

Когда требуется замена

Поводом для проверки сектора становятся проскальзывание ножки при нажатии, хруст или удары в зоне кикстартера, неполный ход рычага и заметный люфт вала. Часто причиной служат поврежденные либо скругленные зубья, износ опор или нарушение зацепления с соседней шестерней. Продолжать запуск при срывах нежелательно: ударная нагрузка может ускорить износ сопряженных деталей. Во время разборки стоит осмотреть не только полумесяц, но и ответную шестерню, возвратную пружину, рычаг, шайбы, фиксаторы и посадочные поверхности.

Установка и проверка

Для замены снимают рычаг кикстартера и крышку, в которой размещен ножной пусковой механизм. Перед монтажом удаляют загрязнения и остатки старой смазки, проверяют состояние опорных отверстий и раскладывают детали в порядке разборки. Новый сектор устанавливают в предусмотренное положение вместе с подходящими втулками, после чего возвращают пружину и сопряженную шестерню по штатной схеме двигателя. Смазку наносят на точки трения в количестве и типе, предусмотренных обслуживанием конкретного мотора.

До окончательной затяжки крышки механизм следует несколько раз плавно привести в действие вручную. Вал должен вращаться без закусывания, зубья — входить в зацепление без удара, а рычаг — возвращаться после нажатия. Если крышка не садится свободно, ее нельзя стягивать крепежом через усилие: сначала проверяют положение сектора, втулок, шайб и пружины. Точное сопоставление длины 129 мм и геометрии снятой детали помогает выбрать подходящее исполнение и восстановить нормальную работу ножного запуска.
