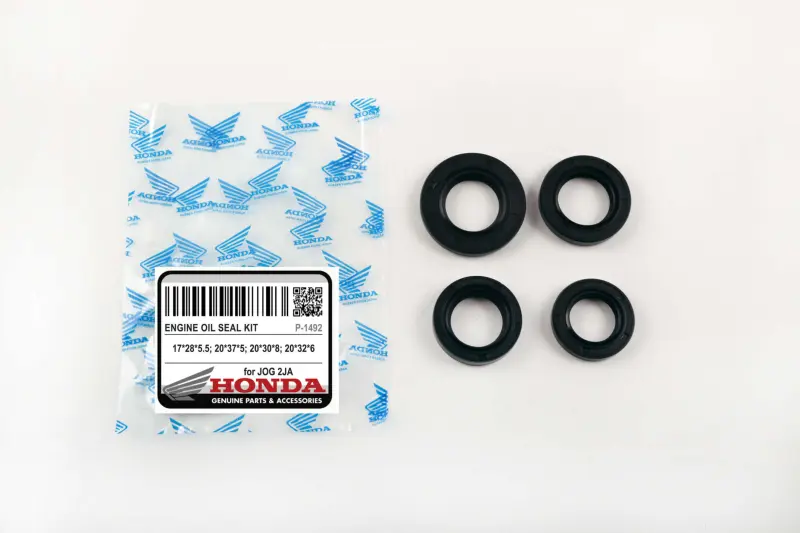

Комплект сальников Yamaha JOG 2JA, 4 шт. HND

Комплект сальников HND для Yamaha JOG 2JA

Набор из четырех сальников предназначен для обслуживания скутеров Yamaha JOG с модификацией 2JA. В комплект включены уплотнения разных типоразмеров: 20x32x6, 20x30x8, 17x28x5,5 и 20x37x5 мм. Такой формат удобен при плановом ремонте разобранного механизма, когда требуется подобрать несколько деталей для разных посадочных мест и не искать каждый размер отдельно.

Сальник устанавливается между корпусом и проходящим через него валом. Его наружная часть фиксируется в посадочном отверстии, а внутренняя кромка контактирует с поверхностью вала. Правильно подобранное и установленное уплотнение помогает удерживать масло или смазку внутри механизма и ограничивает проникновение загрязнений через зазор. Состояние сальников особенно важно после длительной эксплуатации, разборки двигателя или обнаружения следов подтекания возле выходящих из корпуса валов.

Состав комплекта

• 20x32x6 мм — внутренний диаметр 20 мм, наружный диаметр 32 мм, ширина 6 мм;
• 20x30x8 мм — внутренний диаметр 20 мм, наружный диаметр 30 мм, ширина 8 мм;
• 17x28x5,5 мм — внутренний диаметр 17 мм, наружный диаметр 28 мм, ширина 5,5 мм;
• 20x37x5 мм — внутренний диаметр 20 мм, наружный диаметр 37 мм, ширина 5 мм.

Три числа в обозначении соответствуют внутреннему диаметру, наружному диаметру и ширине сальника. Для правильного выбора необходимо проверять все три параметра: совпадения только внутреннего диаметра недостаточно. Уплотнение с другим наружным диаметром не подойдет к посадочному отверстию, а неправильная ширина может изменить положение кромки на валу или помешать сборке сопряженных деталей.

Что проверить перед установкой

Комплект рассчитан на Yamaha JOG 2JA, однако перед ремонтом следует уточнить обозначение модификации конкретного скутера и сопоставить размеры каждого демонтированного сальника с указанным набором. У семейства JOG существуют разные исполнения, поэтому совпадение общего названия модели без проверки индекса двигателя и типоразмеров не является достаточным основанием для подбора. Если ранее механизм ремонтировался, дополнительно измеряют посадочные места и снятые детали.

• Поверхность вала в зоне контакта должна быть чистой, без заусенцев и выраженной выработки.
• Посадочное отверстие очищают от остатков старого уплотнения и загрязнений, не повреждая его края.
• Сальник ориентируют так же, как штатную деталь, если порядок установки не указан в ремонтной документации скутера.
• Запрессовку выполняют ровно, прикладывая усилие по окружности наружной части и не деформируя кромку.
• После сборки проверяют свободное вращение сопряженных деталей и отсутствие свежих следов масла.

Когда требуется замена

Поводом для обслуживания становятся подтекание, затвердевшая или поврежденная кромка, деформация корпуса сальника, следы перекоса и потеря плотной посадки. Новый сальник не устранит течь, вызванную заметной выработкой вала, повреждением отверстия или люфтом сопряженных деталей, поэтому эти поверхности оценивают до окончательной сборки. Демонтированные уплотнения повторно не устанавливают, если при снятии была повреждена их форма или контактная кромка.

Комплект HND подходит для ремонта Yamaha JOG 2JA при подтвержденном совпадении четырех указанных размеров. Точный подбор и аккуратная установка помогают восстановить герметичность соединений и избежать повторной разборки из-за неподходящего типоразмера или перекоса уплотнения.
