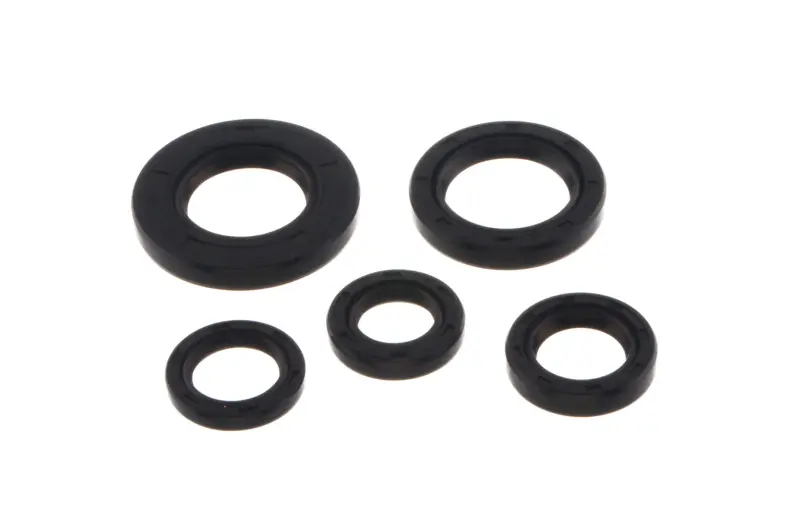

Комплект сальников двигателя Suzuki AD50, 5 шт., HND

Комплект сальников двигателя Suzuki AD50 HND

Набор предназначен для обслуживания двигателя скутера Suzuki AD50 и включает пять сальников разных типоразмеров. Эти детали уплотняют места сопряжения вращающихся валов с корпусом, помогают удерживать масло внутри механизма и препятствуют проникновению загрязнений через зазоры. Комплект подходит для планового ремонта, переборки двигателя или устранения течи, связанной с изношенными уплотнениями.

Состав и размеры

В набор входят сальники 15×25×5, 17×25×4, 17×27×6, 24×43×6 и 25×37×6 мм — по одной детали каждого размера. В обозначении типоразмера первая величина соответствует диаметру вала, вторая — диаметру посадочного отверстия, а третья — ширине сальника. Все три значения важны одновременно: совпадение только внутреннего или наружного диаметра не подтверждает правильность подбора.

• Количество: 5 сальников.
• Типоразмеры: 15×25×5; 17×25×4; 17×27×6; 24×43×6; 25×37×6 мм.
• Назначение: уплотнение валов в двигателе скутера.
• Заявленная совместимость: Suzuki AD50.
• Обозначение производителя: HND.

Как проверить совместимость

Перед разборкой стоит уточнить модификацию установленного двигателя и подготовить размеры снятых деталей. Для каждого посадочного места сравнивают внутренний диаметр, наружный диаметр и ширину старого сальника с соответствующей позицией комплекта. Дополнительно учитывают форму профиля, число уплотняющих кромок, направление установки и глубину посадки. Для Suzuki AD50 встречаются наборы с другим количеством деталей и иными размерами, поэтому модель скутера сама по себе не заменяет проверку типоразмеров.

Комплект из пяти разных позиций удобно выбирать для комплексного обслуживания: необходимые размеры собраны в одном наборе, а не приобретаются по отдельности. При частичном ремонте следует заранее определить, какой именно сальник требуется для вскрываемой части двигателя. Если параметры снятой детали отличаются хотя бы по одной величине, устанавливать ее замену только на основании сходного внешнего вида не следует.

Подготовка и установка

После демонтажа старого уплотнения проверяют поверхность вала и посадочное отверстие. На них не должно оставаться загрязнений, заусенцев и острых кромок, способных повредить новую деталь. Выраженная выработка или царапины в зоне контакта с уплотняющей кромкой могут сохранить причину течи даже после замены сальника, поэтому состояние сопрягаемых поверхностей оценивают до сборки.

Монтаж выполняют чистым инструментом, без перекоса и ударов непосредственно по сальнику. Давление при запрессовке распределяют равномерно и прикладывают ближе к наружному диаметру. Кромку и поверхность вала перед сборкой смазывают составом, совместимым с маслом, которое удерживает уплотнение. Острые шлицы, резьбу и кромки при прохождении через сальник закрывают защитной оправкой. Ориентацию и глубину установки сохраняют в соответствии с конструкцией конкретного посадочного места и руководством по ремонту двигателя.

Когда требуется замена

Поводом для проверки служат следы масла возле выхода вала, загрязнение прилегающих деталей, затвердевшая или поврежденная кромка снятого сальника, а также ремонт с полной разборкой соответствующей части двигателя. После сборки контролируют отсутствие подтеков и корректность работы механизма. Точный подбор каждого из пяти размеров и аккуратная запрессовка помогают восстановить герметичность без повреждения новых уплотнений.
