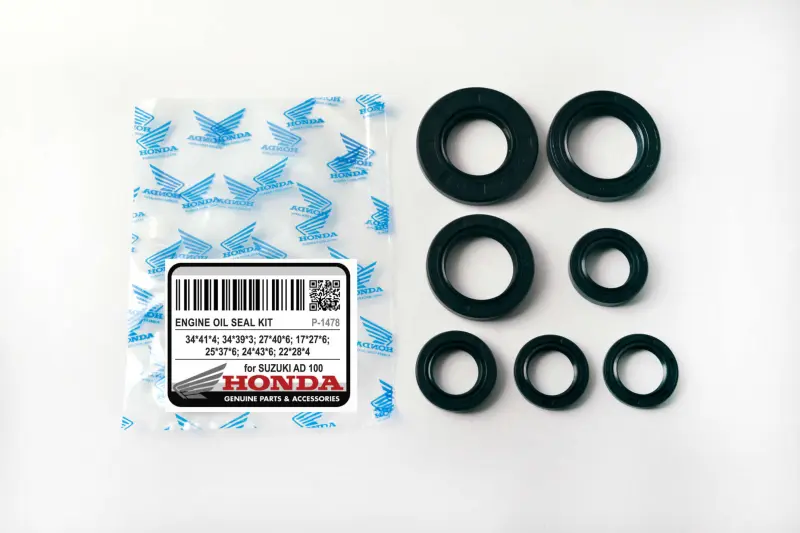

Комплект сальников двигателя Suzuki AD100, 7 шт., HND

Комплект сальников двигателя Suzuki AD100

Набор из семи сальников предназначен для обслуживания двигателя скутера Suzuki AD100. Эти уплотнения устанавливаются в местах выхода вращающихся валов из корпуса и разделяют внутреннюю полость механизма с окружающей средой. Плотный контакт кромки с поверхностью вала помогает удерживать масло внутри агрегата, а наружная часть сальника перекрывает зазор в посадочном отверстии. Комплект подходит для планового ремонта, устранения подтеканий и восстановления разобранного двигателя, когда удобнее подготовить набор основных типоразмеров заранее.

В набор входят сальники разных диаметров и ширины, поэтому они не взаимозаменяемы между собой. Каждый устанавливается только в предназначенное для него посадочное место. На этикетке комплекта указана применяемость для Suzuki AD100 и семь размеров. Формат размеров читается как внутренний диаметр × наружный диаметр × ширина.

Размеры сальников в комплекте

• 34 × 41 × 4 мм;
• 34 × 39 × 3 мм;
• 27 × 40 × 6 мм;
• 17 × 27 × 6 мм;
• 25 × 37 × 6 мм;
• 24 × 43 × 6 мм;
• 22 × 28 × 4 мм.

Как проверить совместимость

Основной ориентир при выборе — модель Suzuki AD100, однако перед установкой необходимо сопоставить размеры каждой снятой детали с соответствующей позицией набора. Проверяются внутренний и наружный диаметры, ширина, профиль уплотнения и сторона расположения рабочей кромки. Особенно внимательно следует проводить сверку, если двигатель ранее ремонтировали, меняли отдельные детали или устанавливали компоненты другой модификации. Старые сальники лучше раскладывать по местам демонтажа: это упрощает подбор новых деталей и снижает вероятность перепутать близкие по диаметру позиции.

Поводом для замены служат следы масла возле выхода вала, затвердевшая или поврежденная кромка, деформация корпуса сальника и потеря плотной посадки. Если новый сальник устанавливается на вал с выраженной выработкой, царапинами либо заусенцами, одно лишь обновление уплотнения может не устранить подтекание. Поэтому при разборке проверяют не только снятую деталь, но и поверхность вала, посадочное отверстие и состояние соседних компонентов.

Рекомендации по установке

Перед монтажом посадочное отверстие и вал очищают от загрязнений и остатков старого масла. На контактных поверхностях не должно быть острых кромок, задиров и заусенцев, способных порезать уплотнительную кромку. Внутреннюю часть сальника и вал предварительно смазывают составом, совместимым с применяемым в механизме маслом. При прохождении резьбы, шлицев или других острых участков кромку защищают монтажной втулкой либо подходящим гладким покрытием.

Сальник запрессовывают ровно, без перекоса, прикладывая усилие к наружной части и используя оправку подходящего диаметра. Направление кромки и глубину посадки повторяют по штатному расположению снятой детали. Удары по одной точке, перекос при запрессовке и работа острым инструментом способны повредить новый сальник или посадочное место. После сборки стоит убедиться, что уплотнение расположено равномерно, не выдавлено наружу и не касается деталей, с которыми контакт не предусмотрен.

Комплект из семи сальников удобен при комплексной переборке двигателя Suzuki AD100: необходимые размеры собраны в одном наборе, а детали можно распределить по точкам установки еще до начала сборки. Точная сверка со снятыми сальниками и аккуратный монтаж помогают восстановить герметичность без повторной разборки двигателя из-за ошибки при подборе или установке.
